Вязы

Инженерные решения.

Внутренние системы:

• Система воздушного отопления с тепловым насосом типа "воздух-воздух";

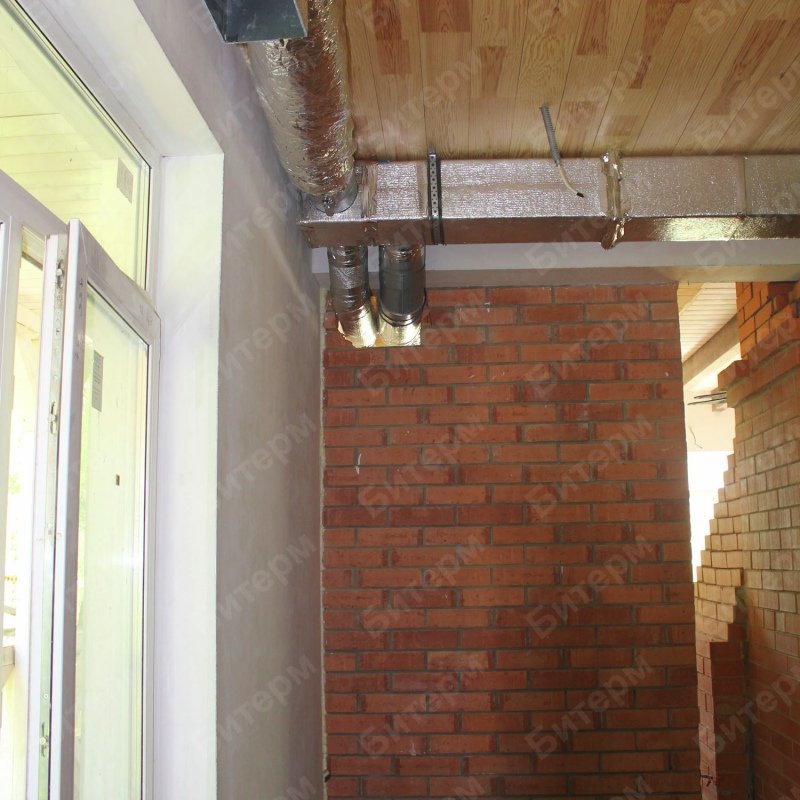

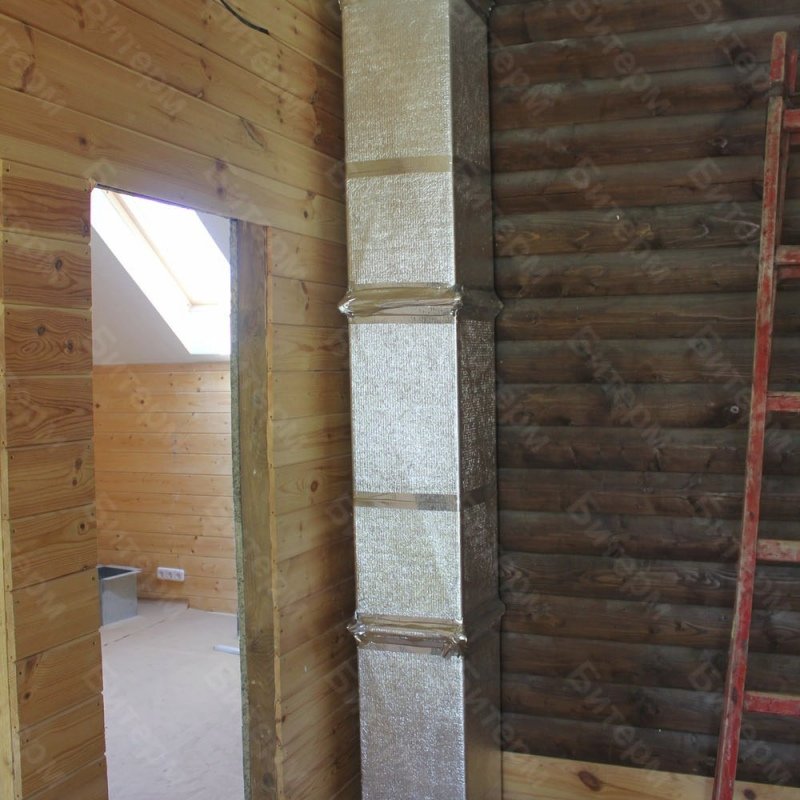

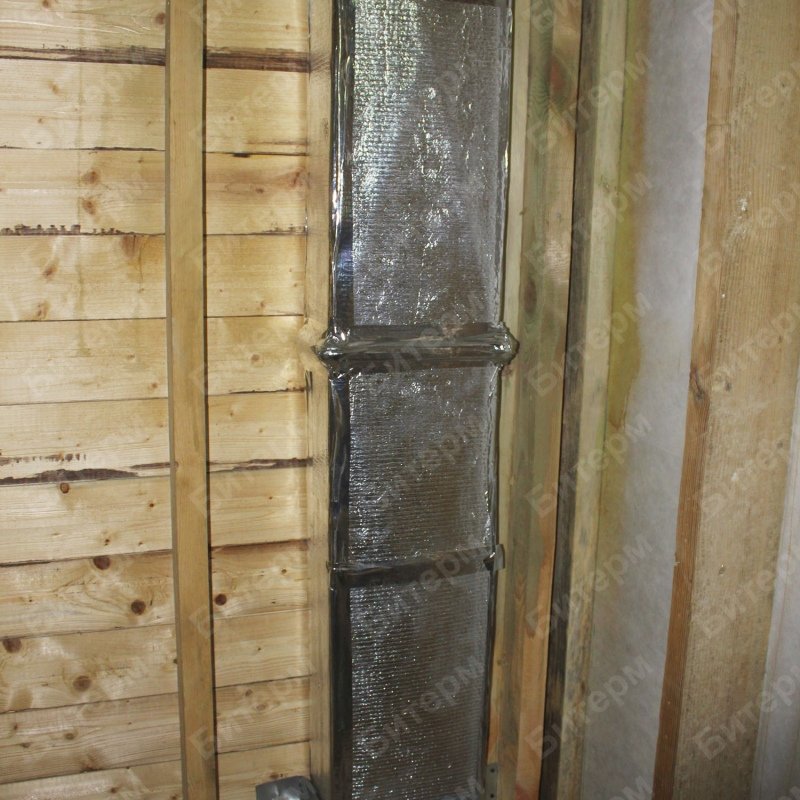

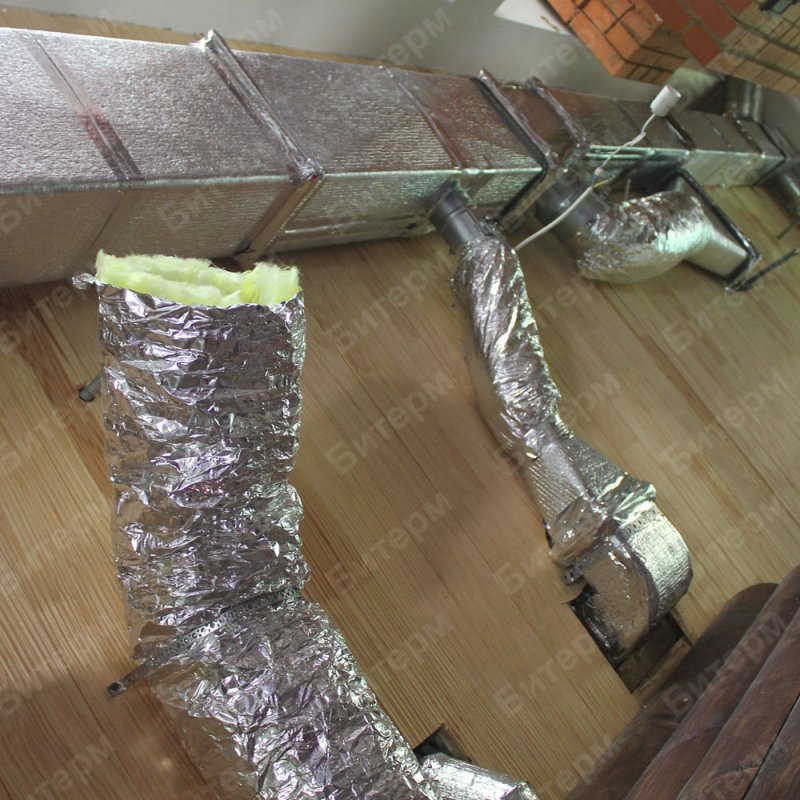

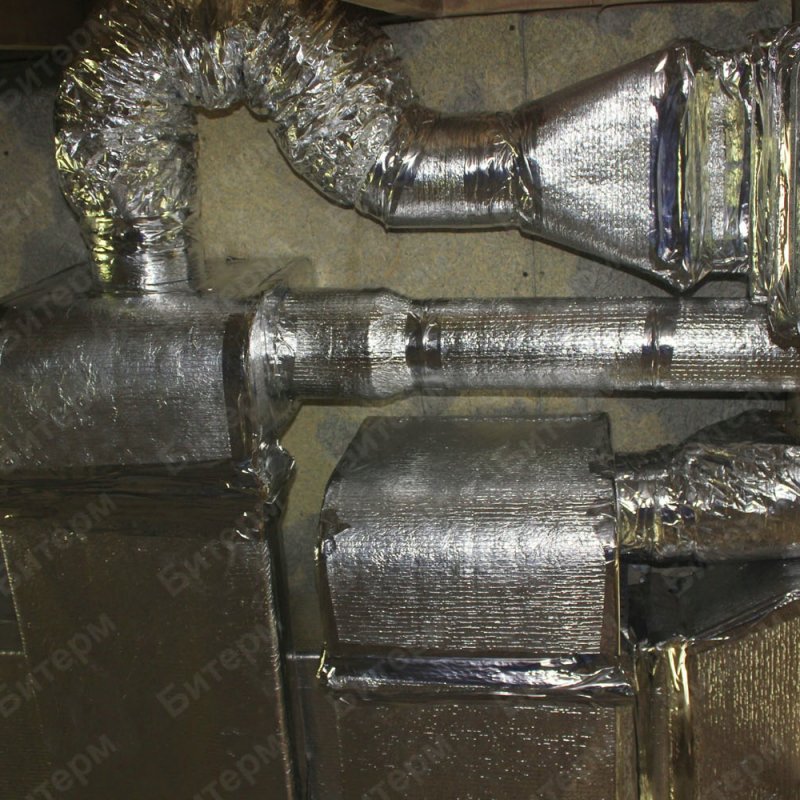

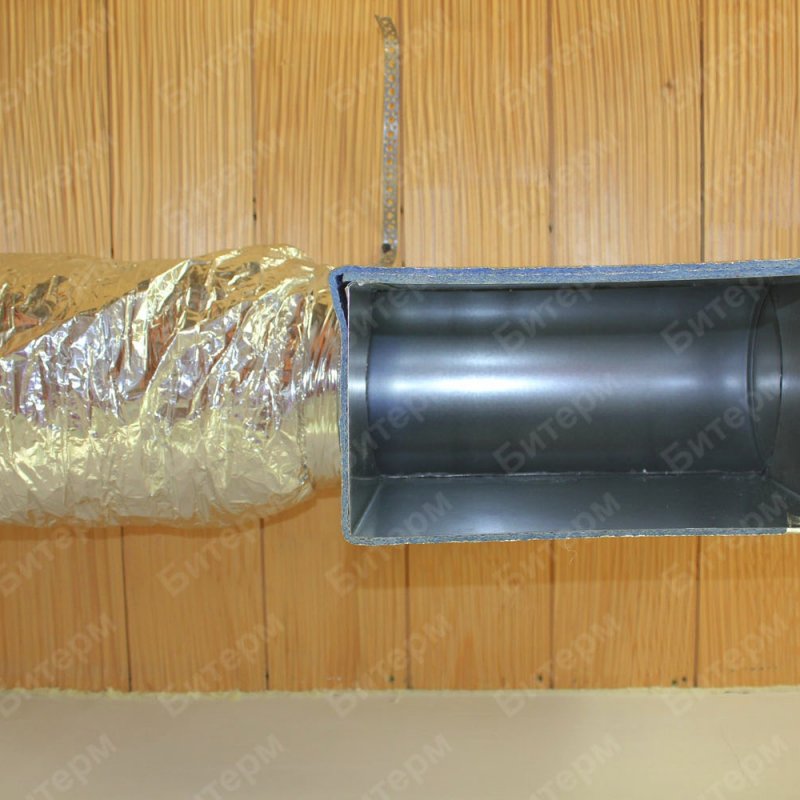

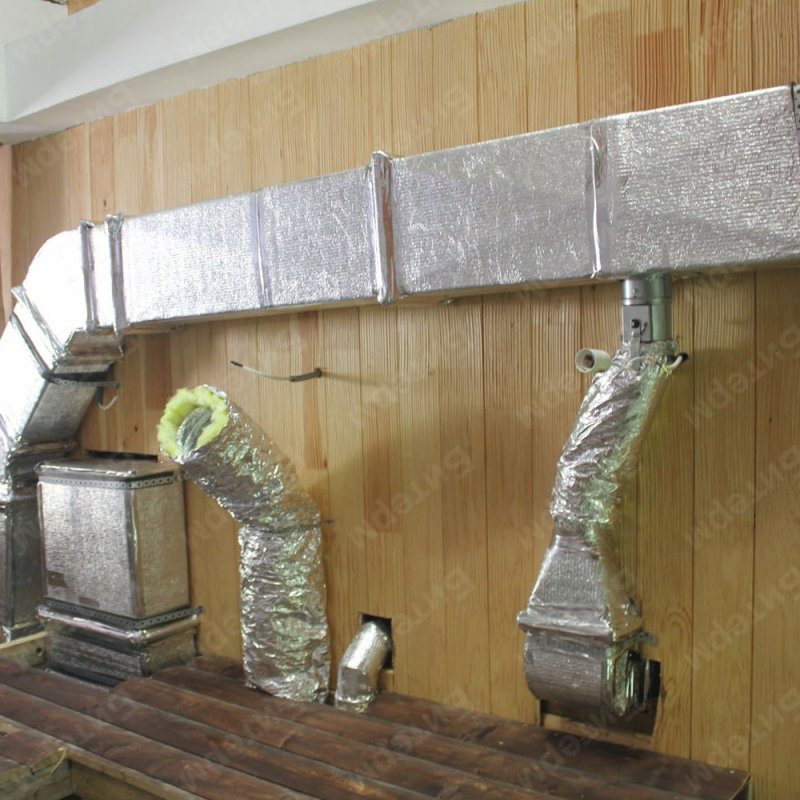

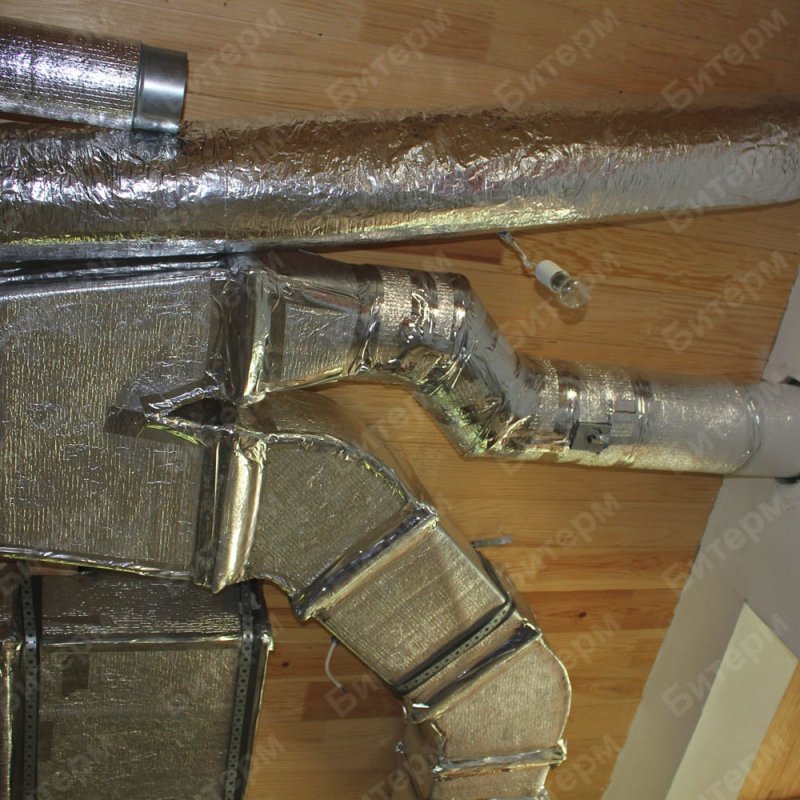

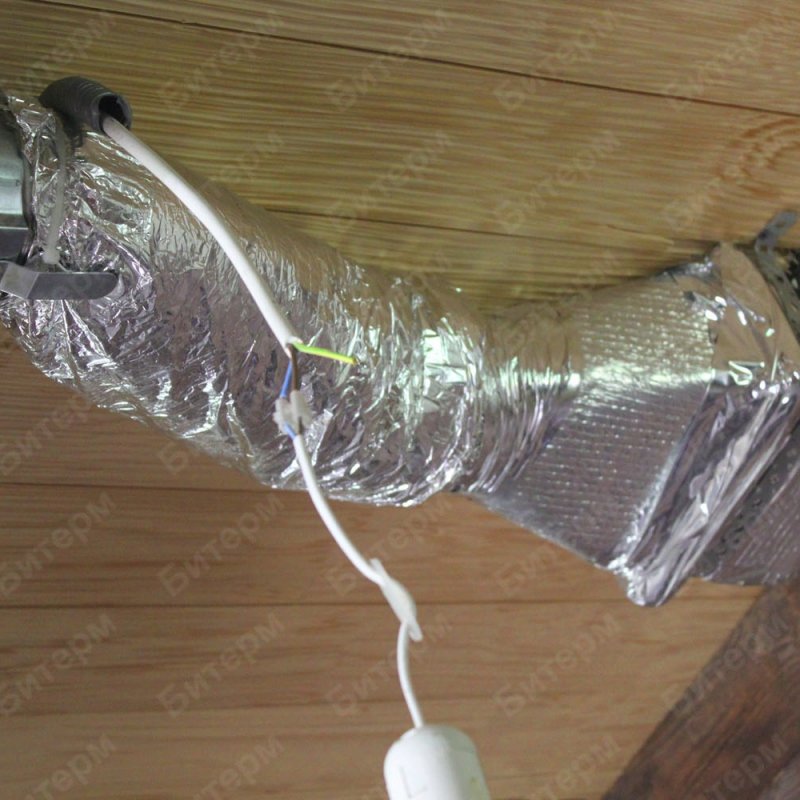

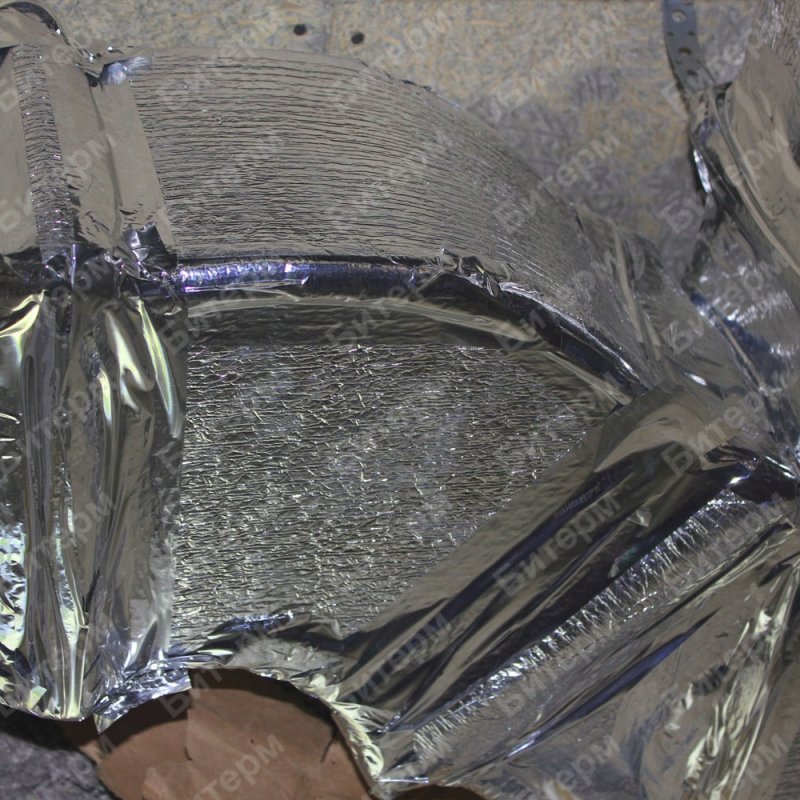

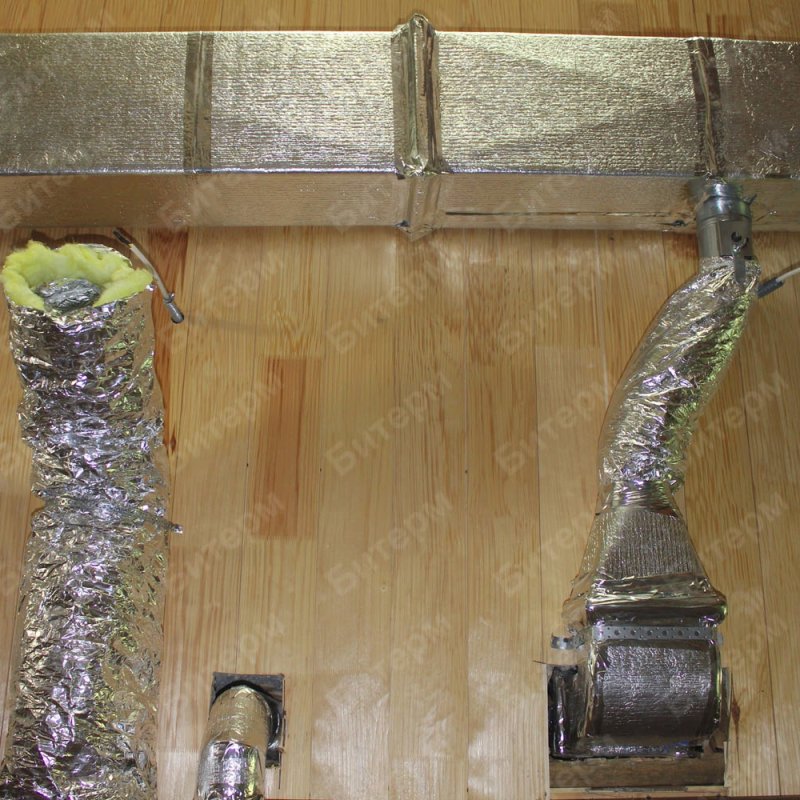

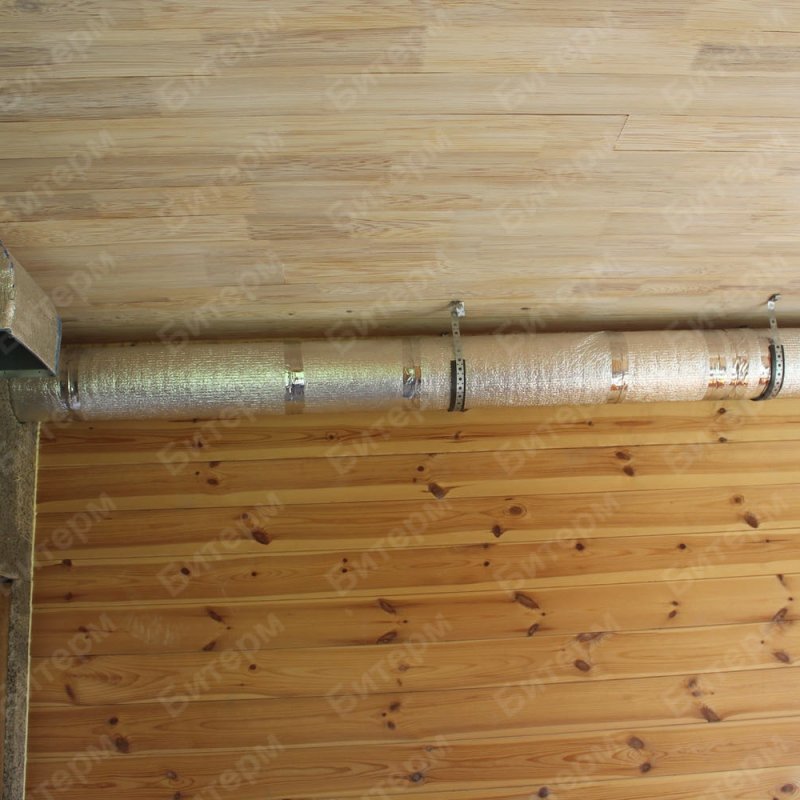

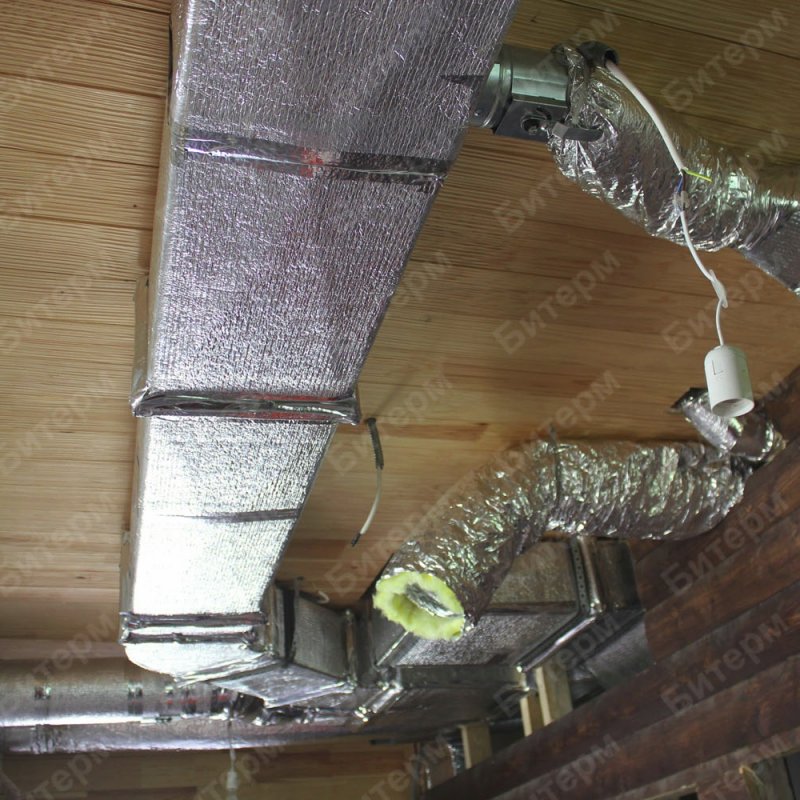

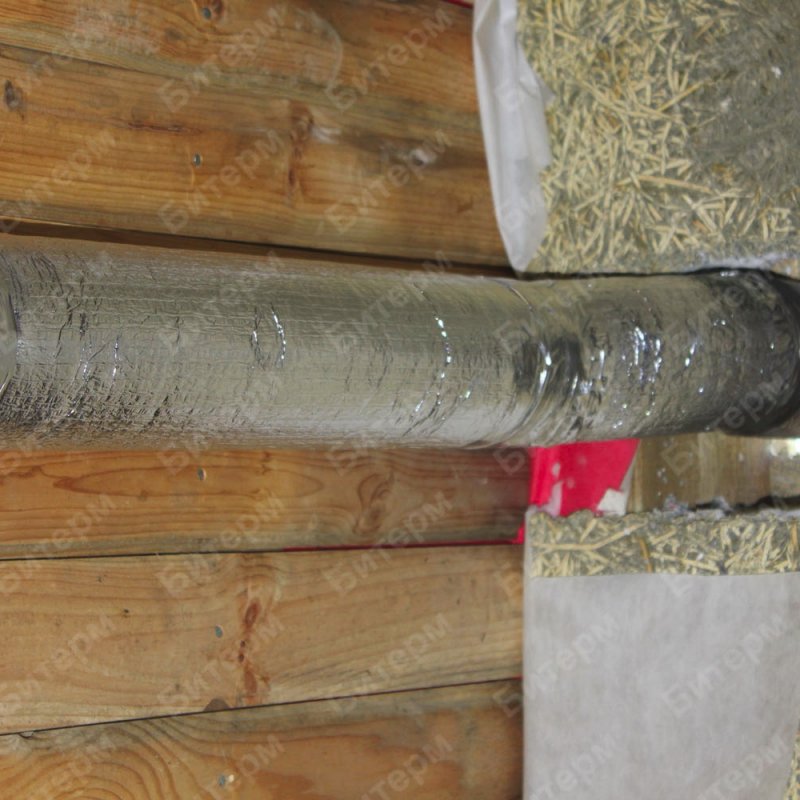

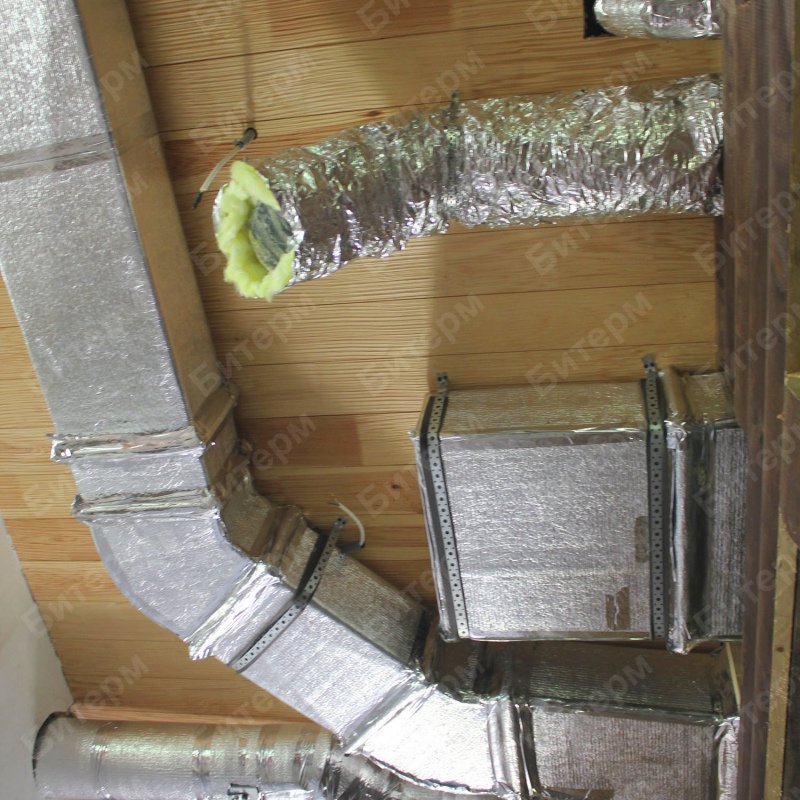

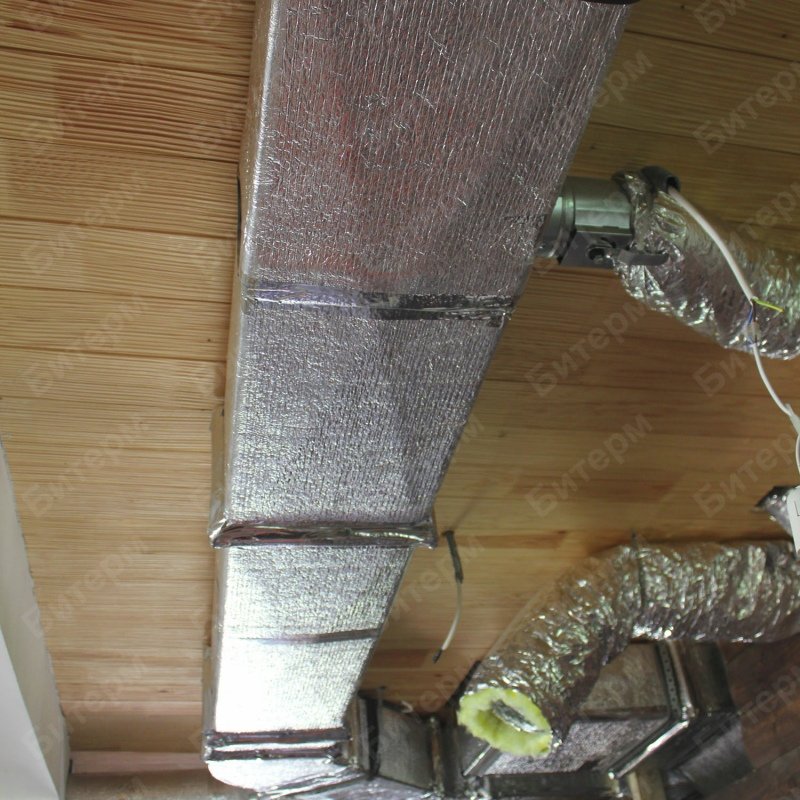

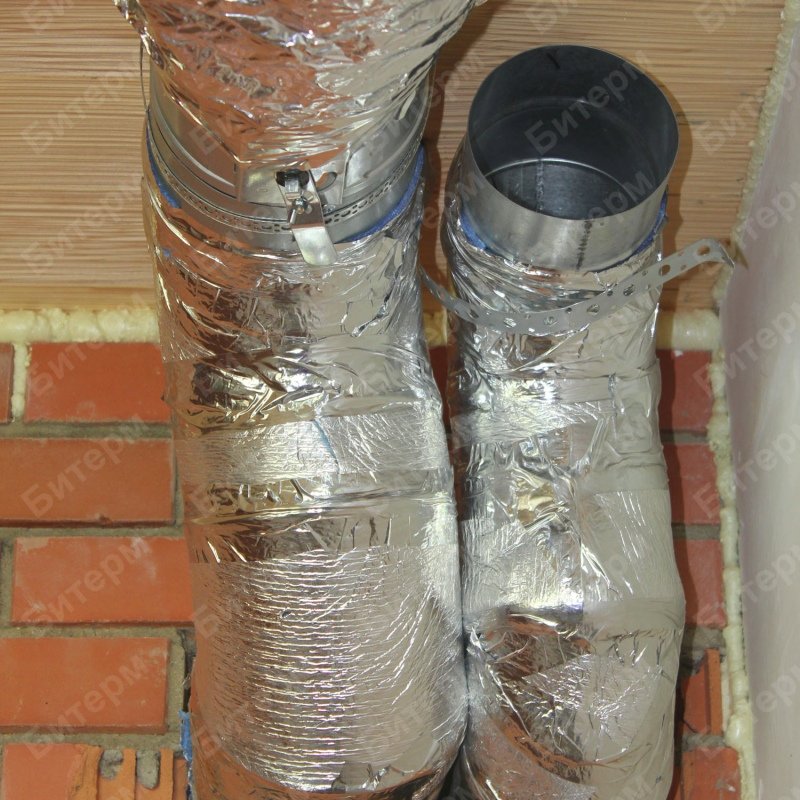

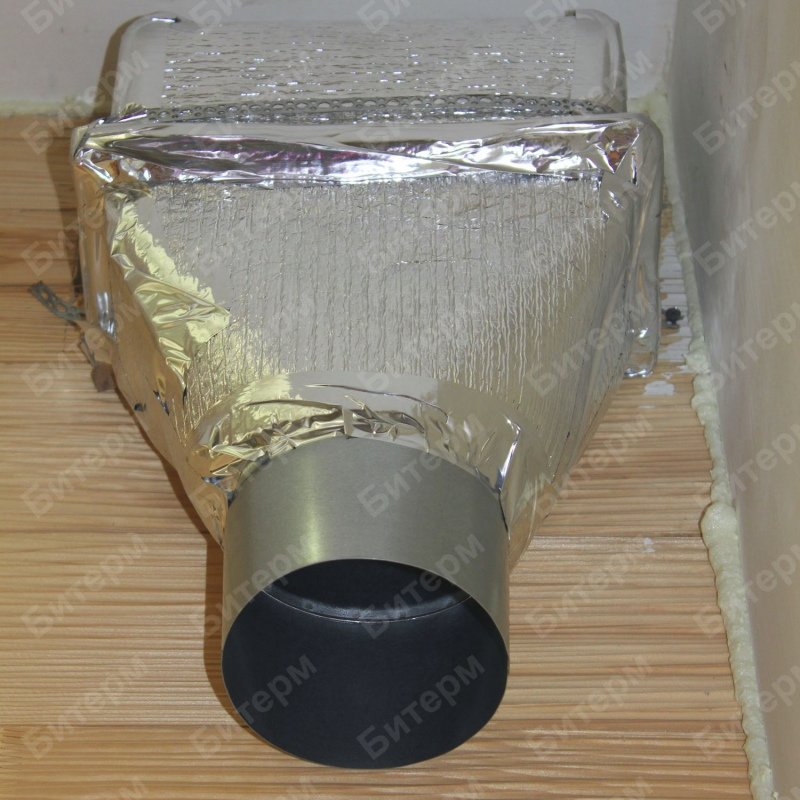

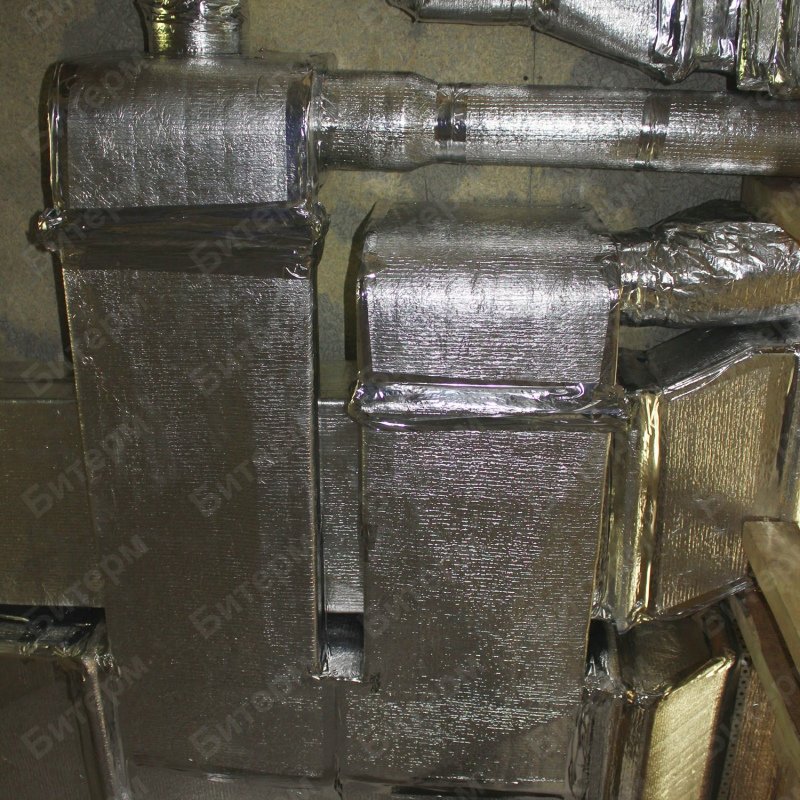

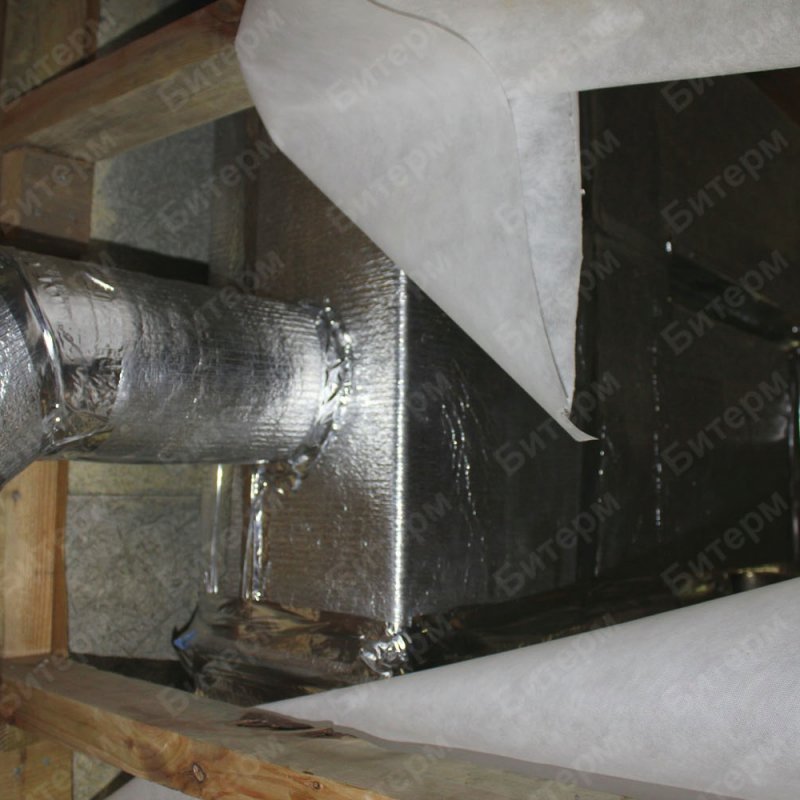

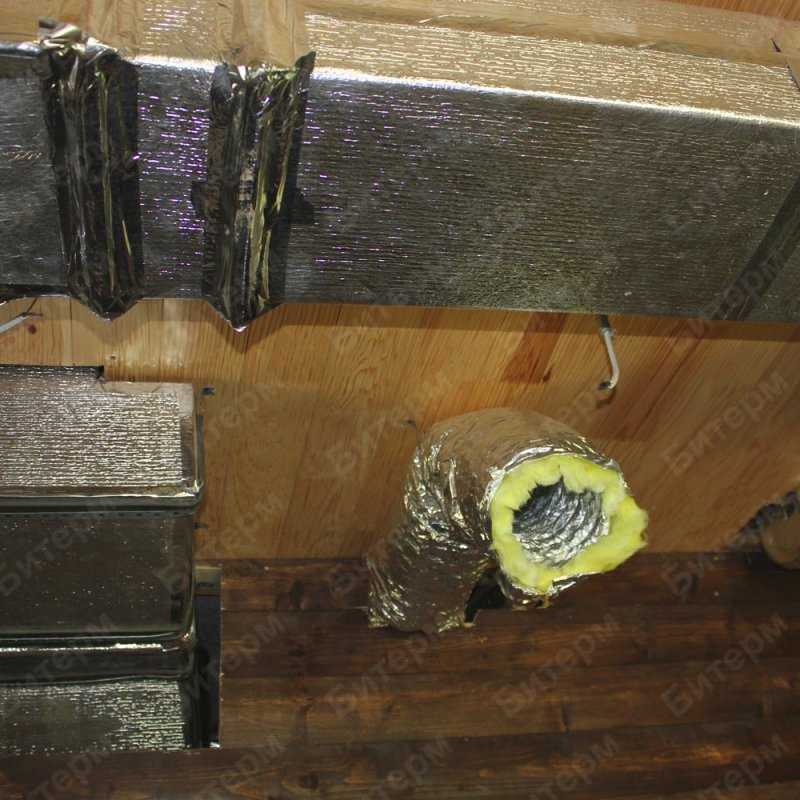

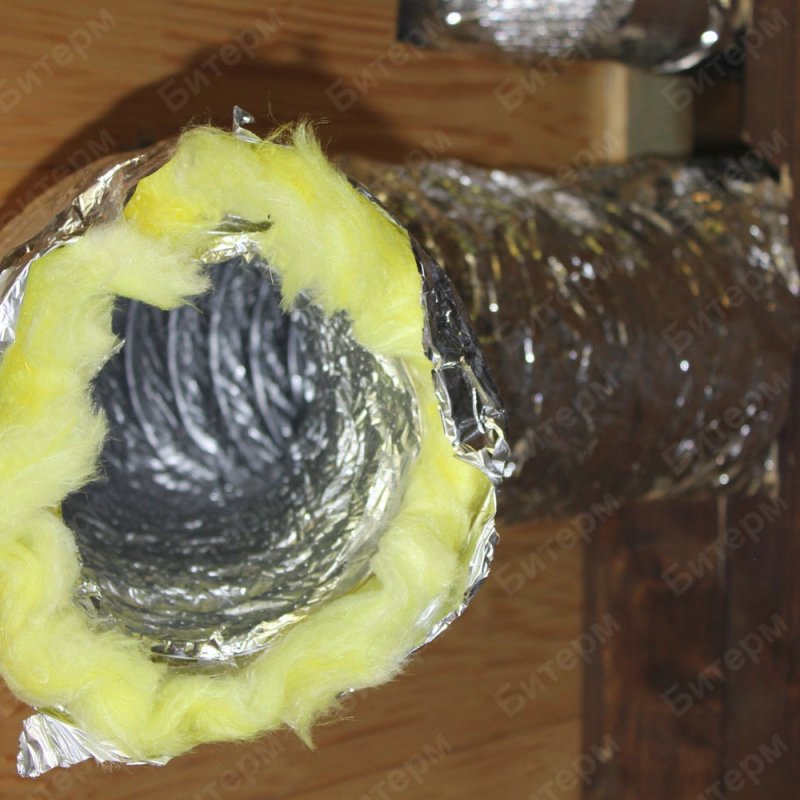

• Система утепленных воздуховодов;

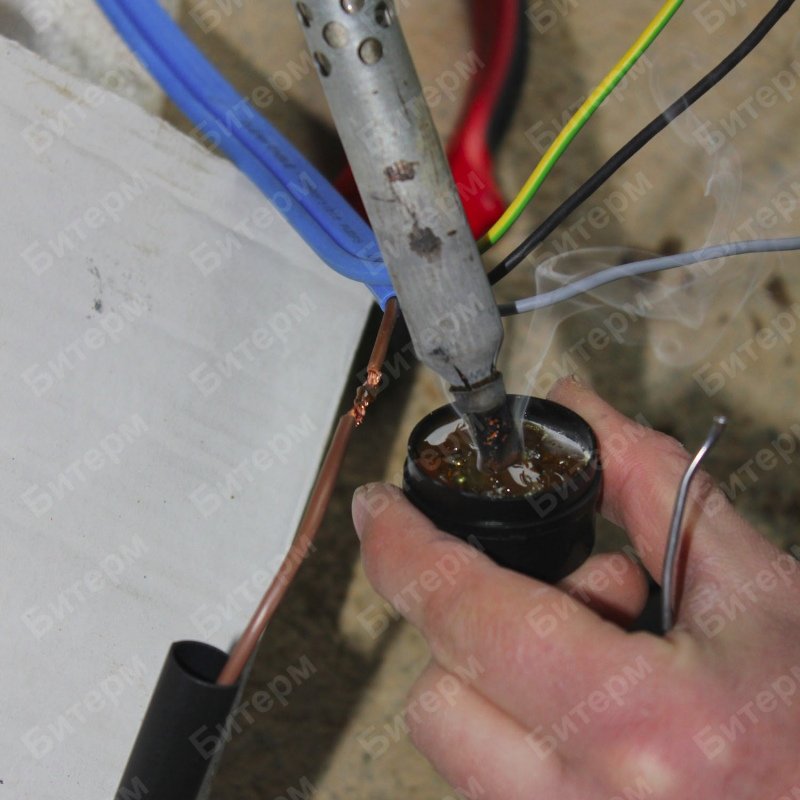

• Электрика;

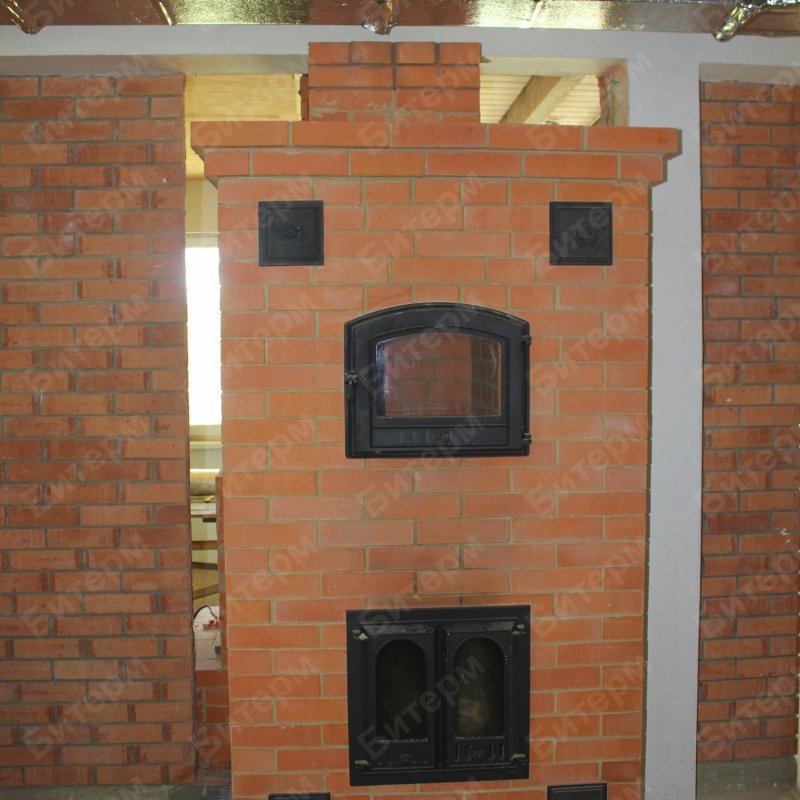

• Печь c камином;

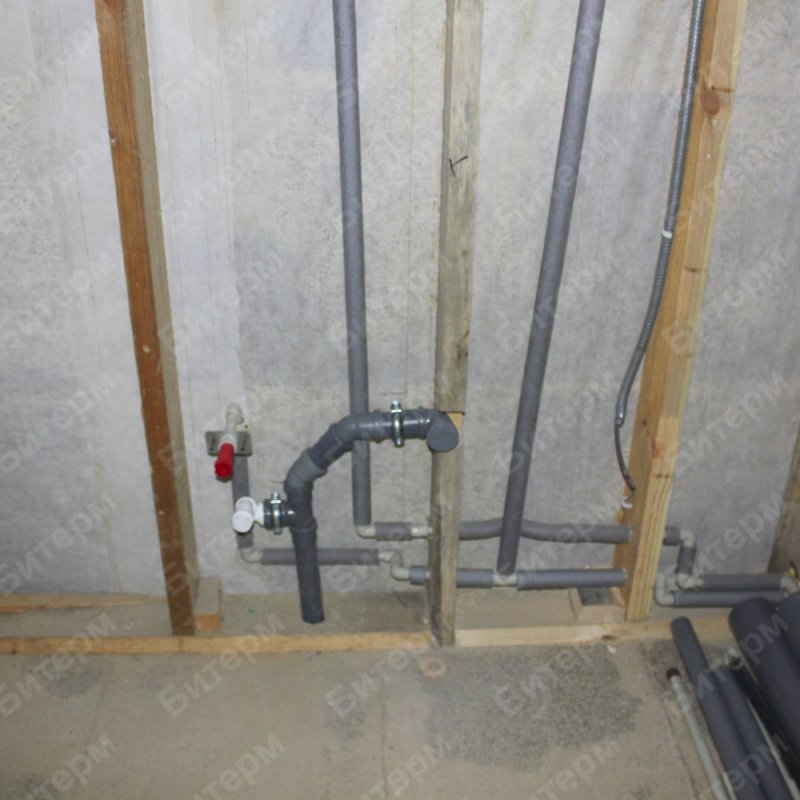

• Горячее водоснабжение на кухне и в санузле;

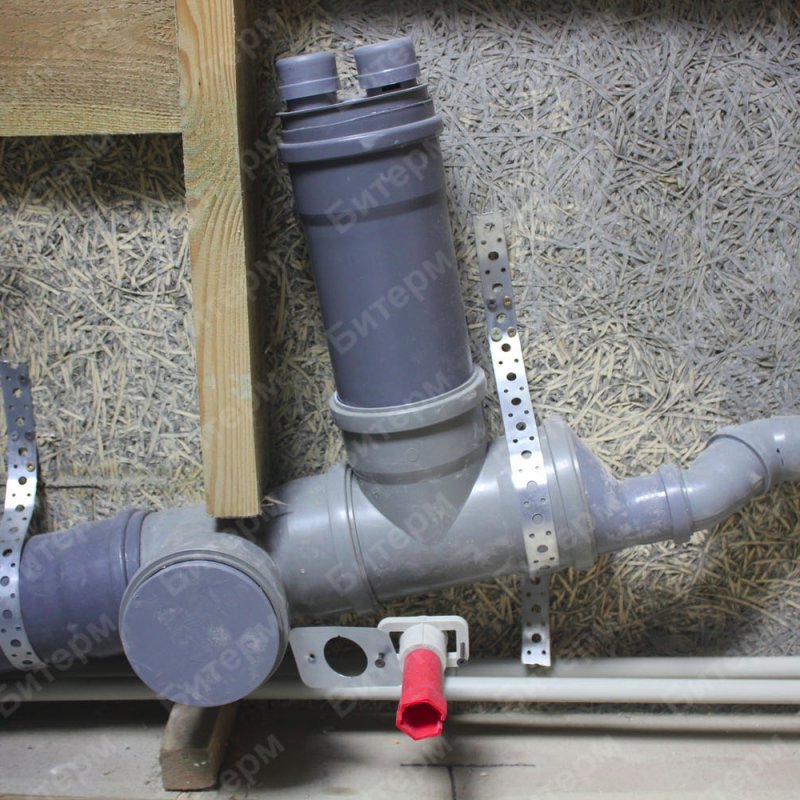

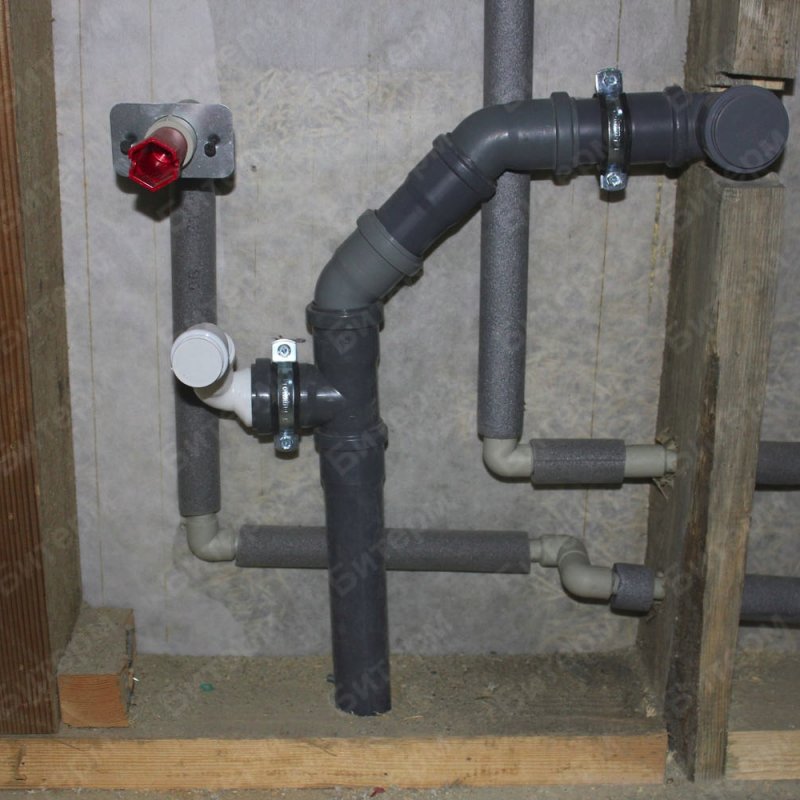

• Внутренняя канализация.

Наружные системы:

• Обустройство скважины для водоснабжения двух домов и монтаж насосного оборудования.

Оборудование:

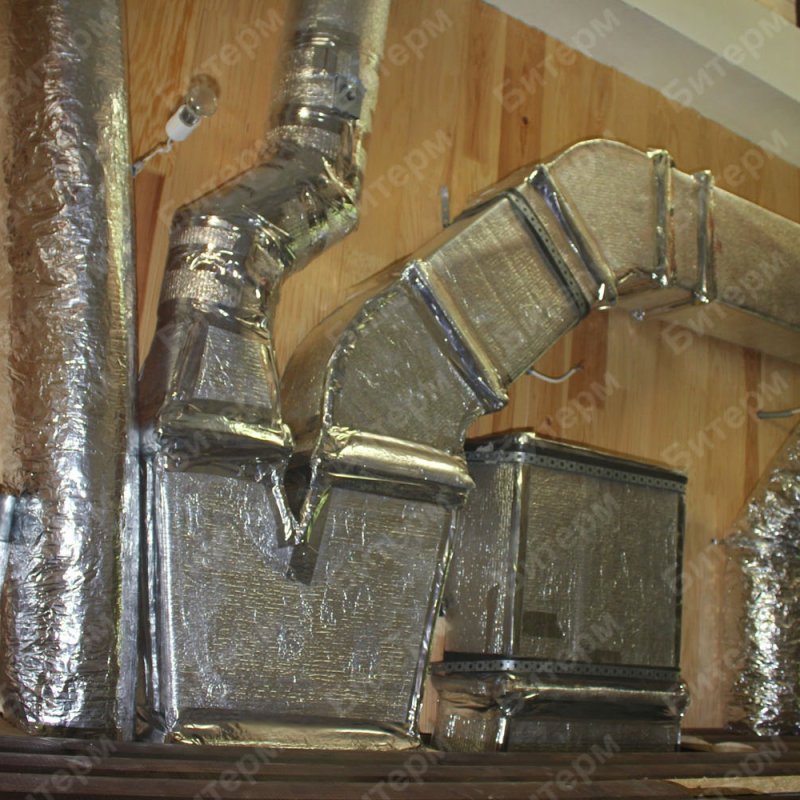

• Отопительно-вентиляционная установка «Антарес Комфорт»;
• Канальный кондиционер;
• Канальный испаритель CAPF Goodmann;
• Компрессорно-конденсаторный блок Carrier 38CKE/EYX;

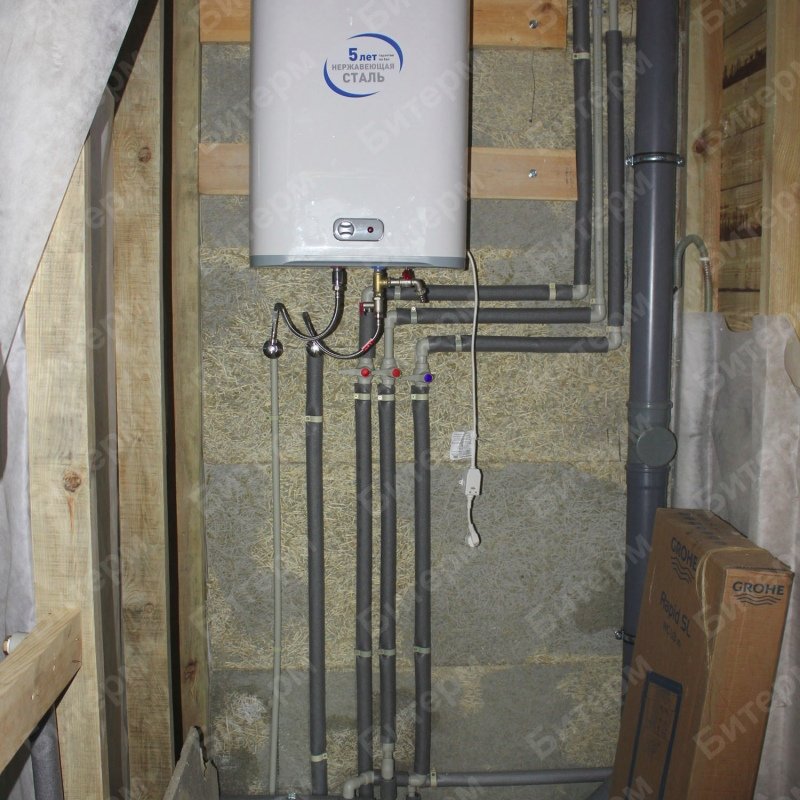

• Электрический водонагреватель Ariston NTS FLAT PW 100 V;

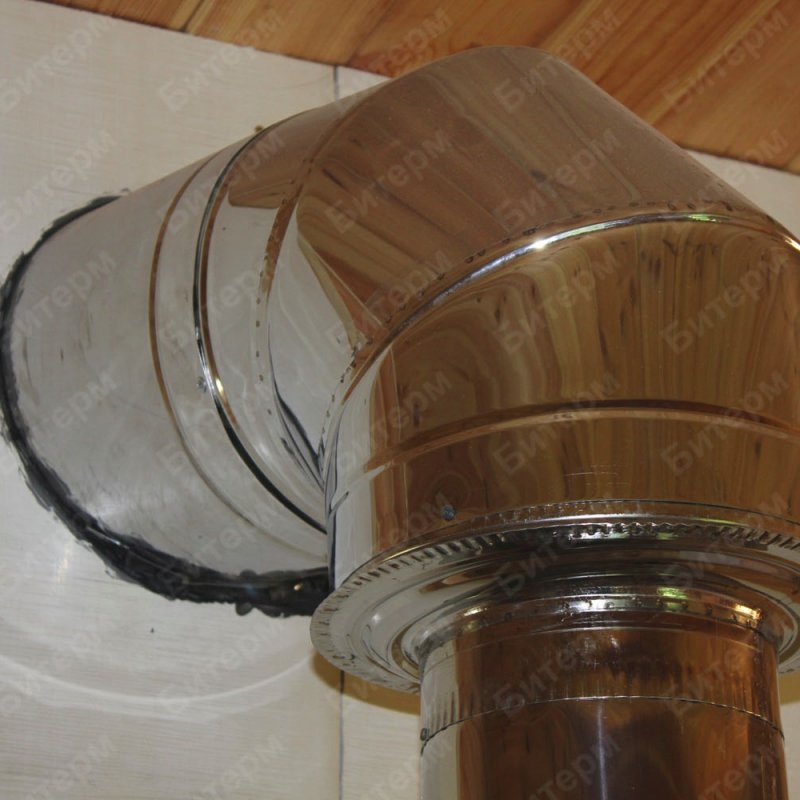

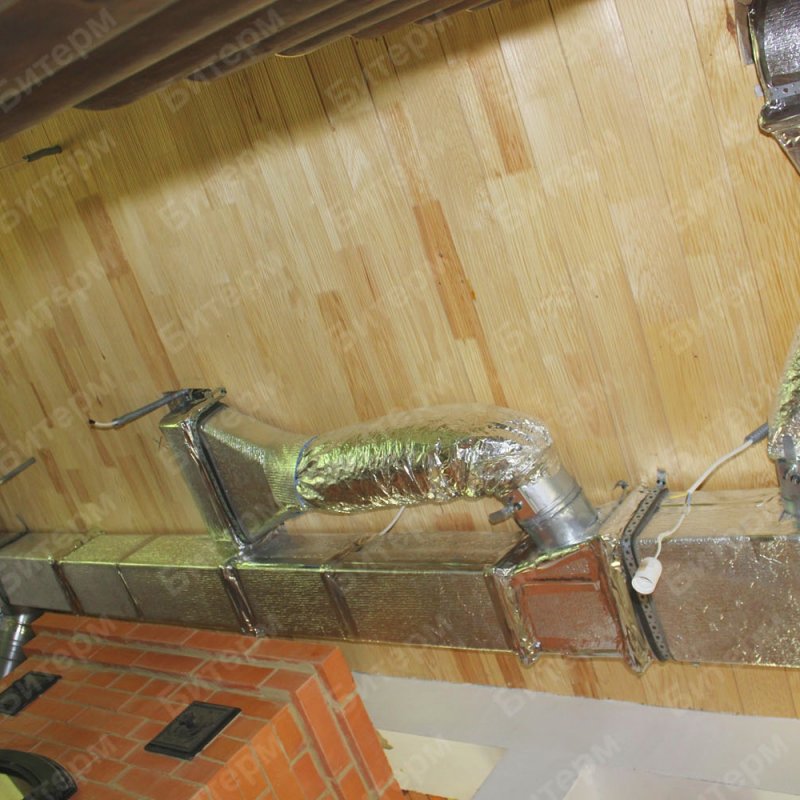

• Воздуховоды из нержавеющей стали;

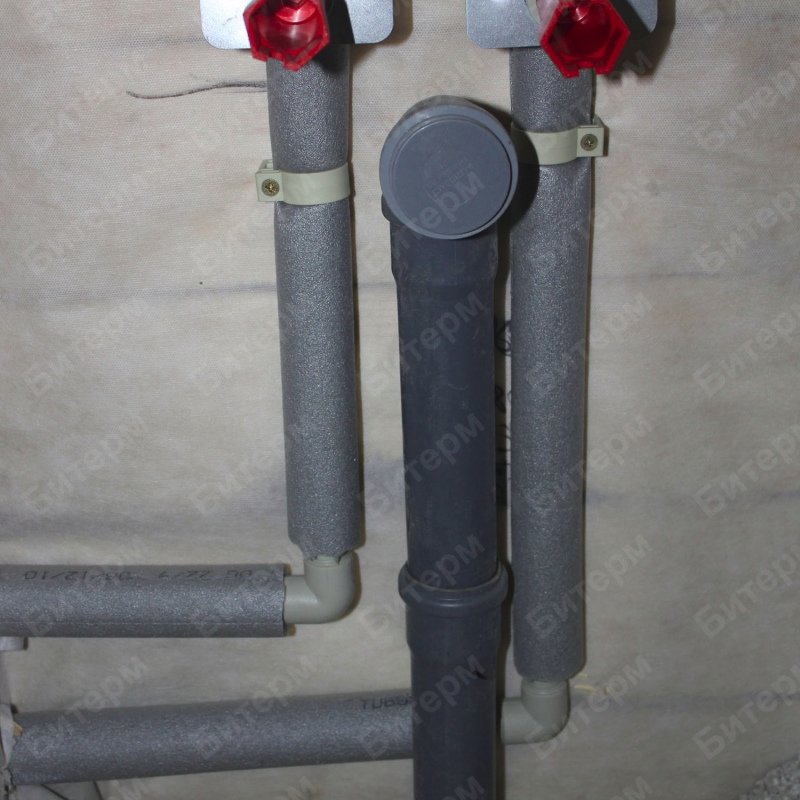

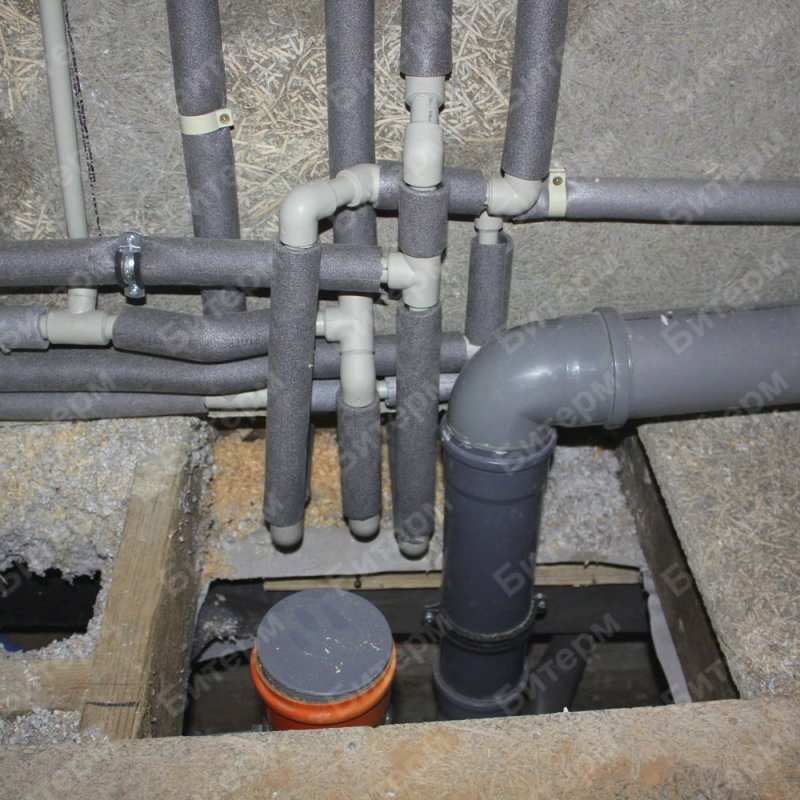

• Трубопроводы водоснабжения Ekoplastik;
• Запорная арматура ITAP;
• Канализационные трубопроводы Armakan;

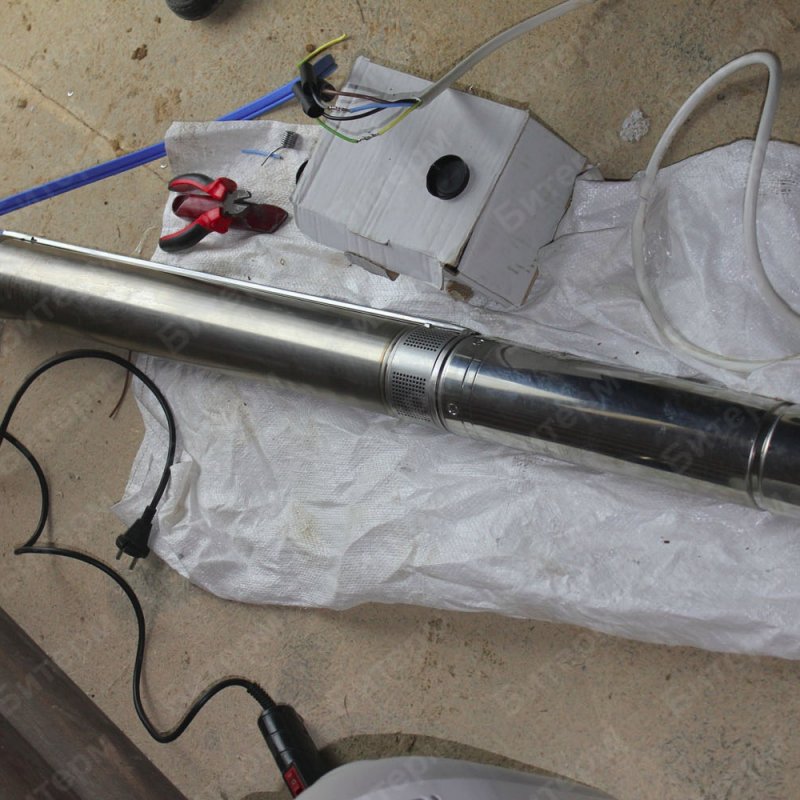

• Насос скважинный Pedrollo 4SR;
• Гидроаккумулятор Wester 300.

Комментарий:

Заказчиком было поставлено решить несколько задач:

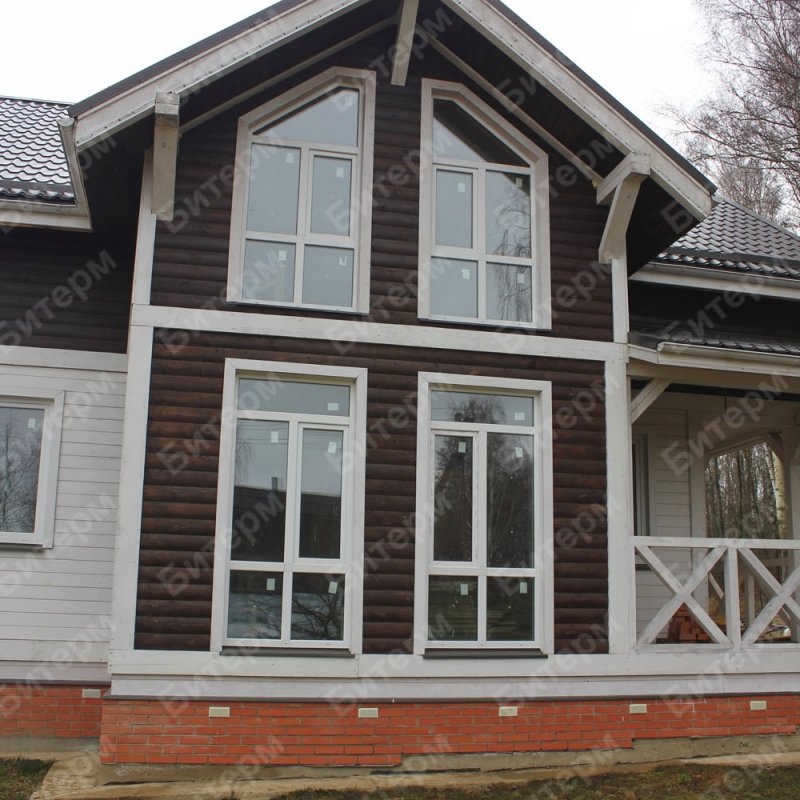

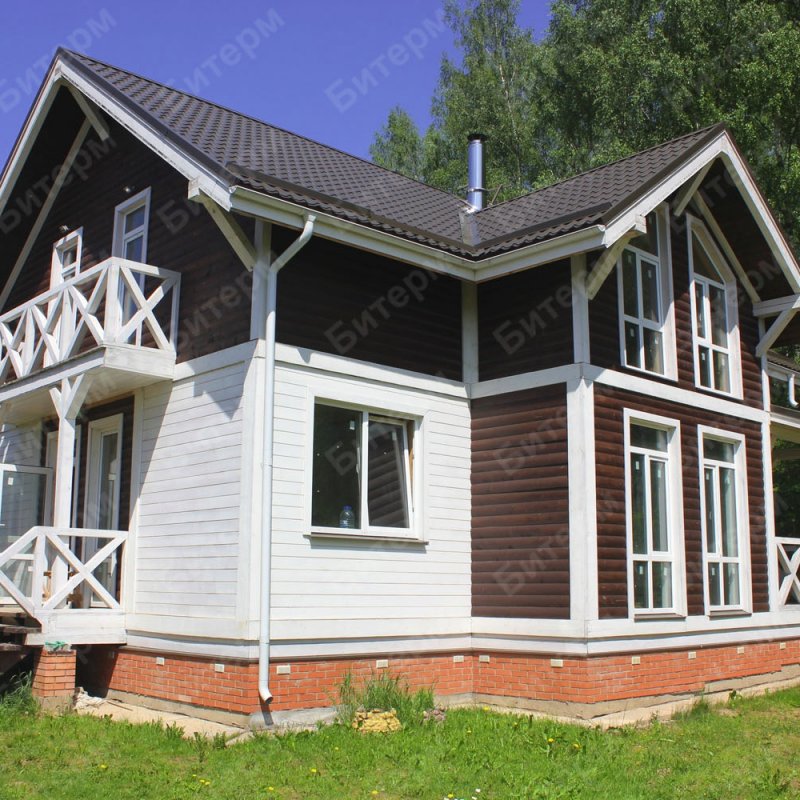

• возможность отапливать деревянный каркасно-щитовой дом с помощью климатической системы, которая должна также обеспечивать функции вентиляции и кондиционирования, а также увлажнения и стерилизации воздуха;

• обеспечить снабжение водой из имеющейся скважины два соседних дома и баню;

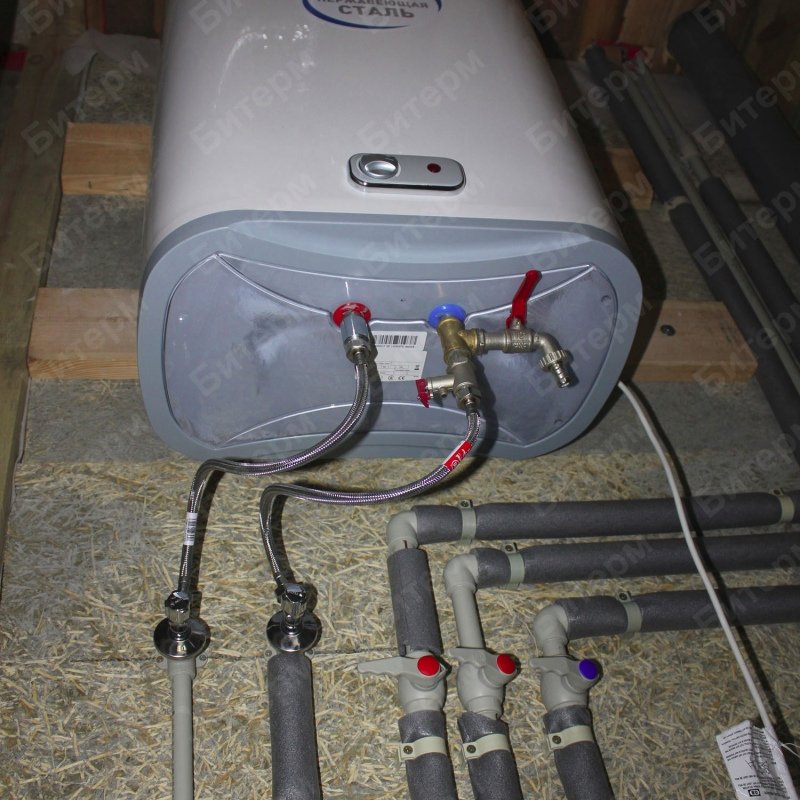

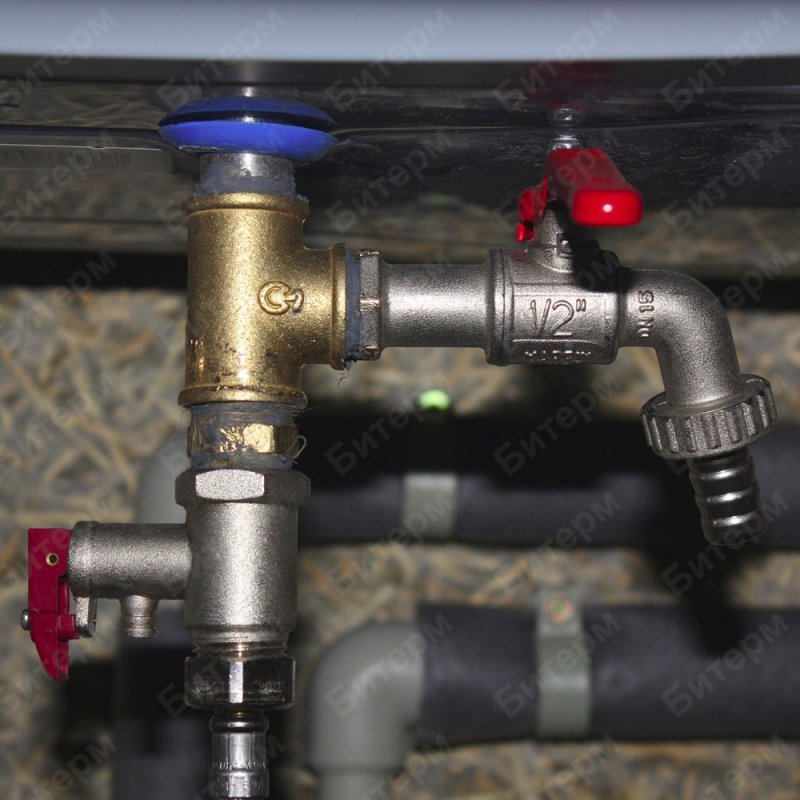

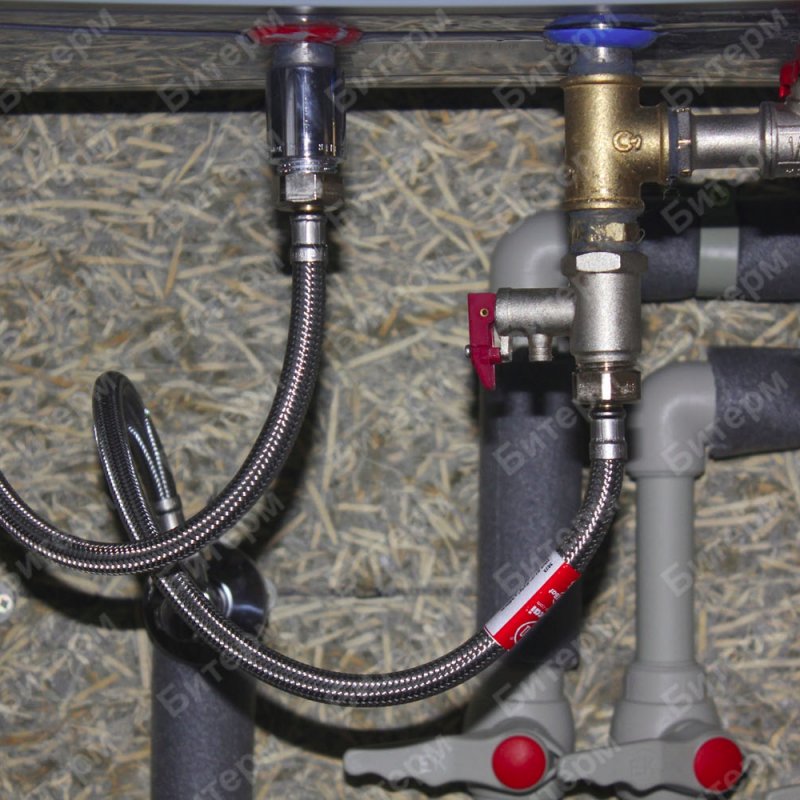

• установить электрический накопительный водонагреватель для горячего водоснабжения;

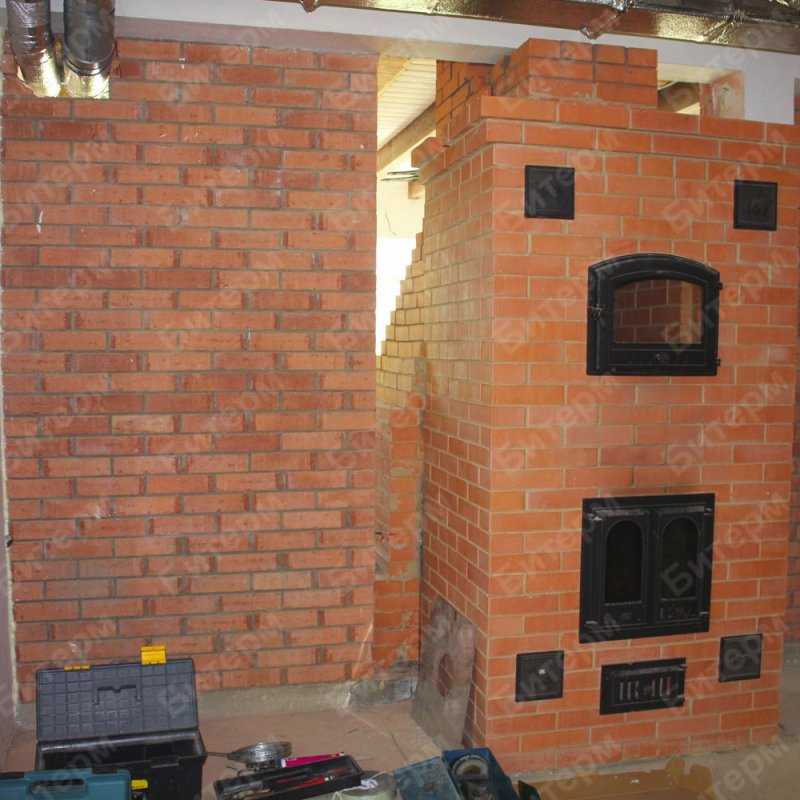

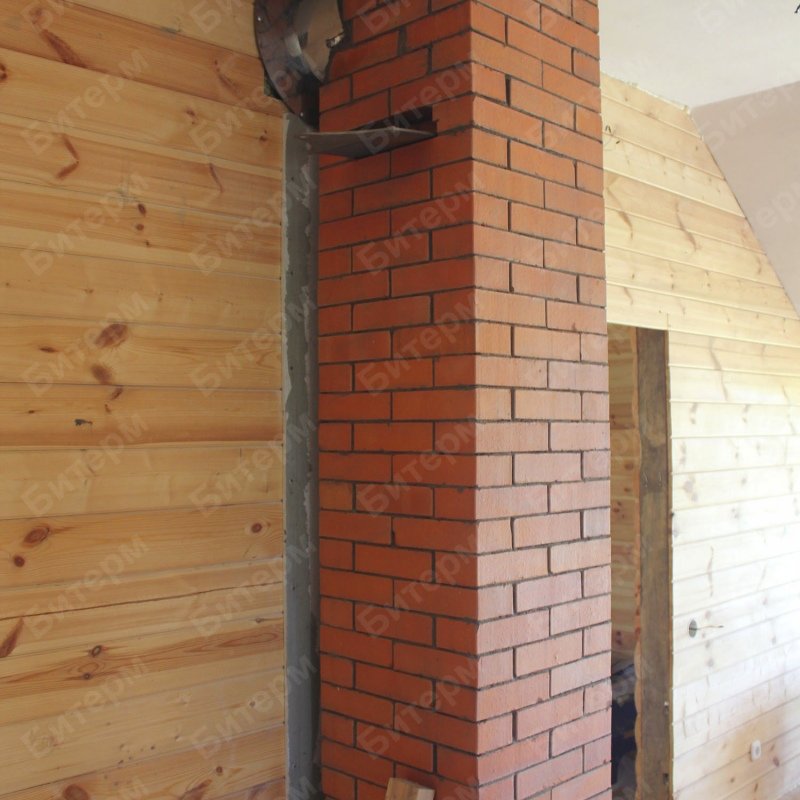

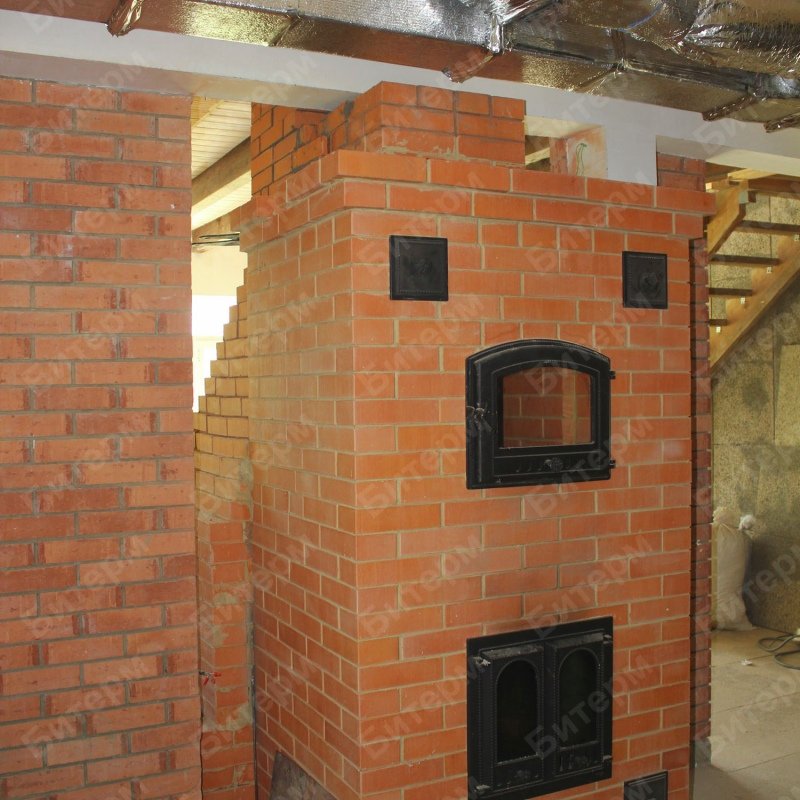

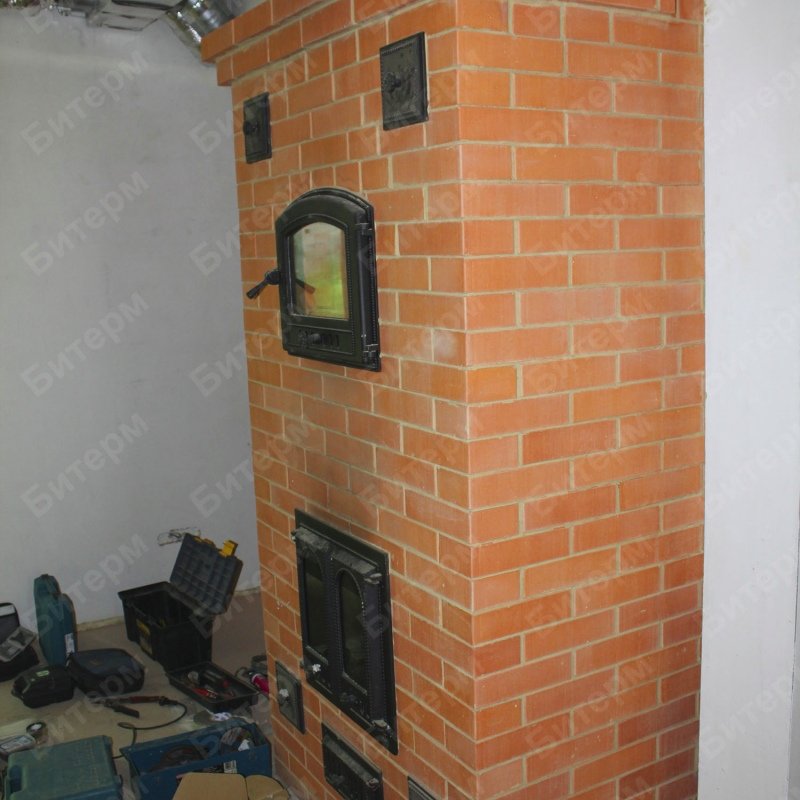

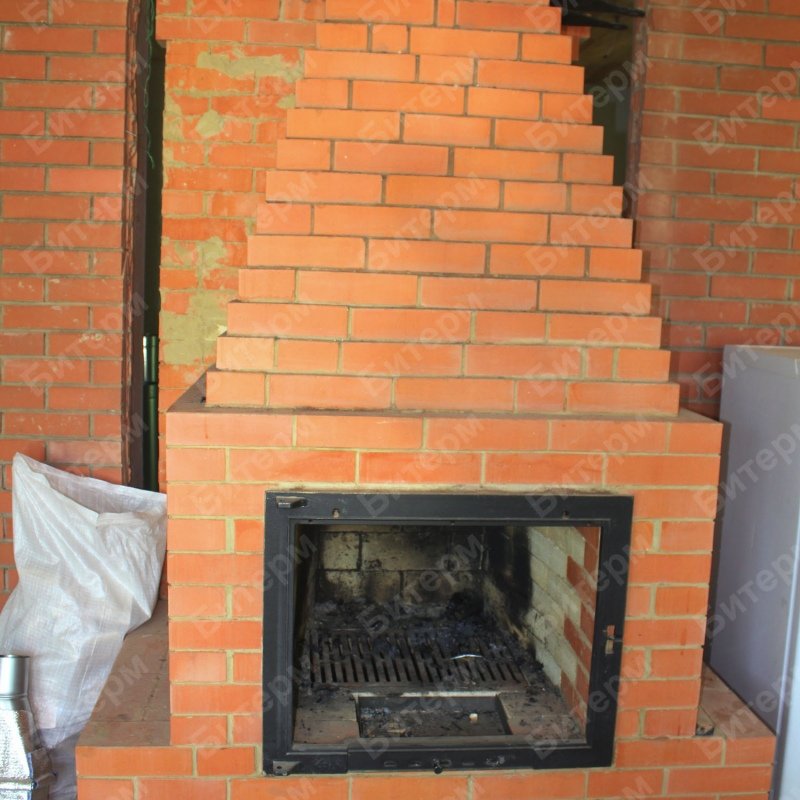

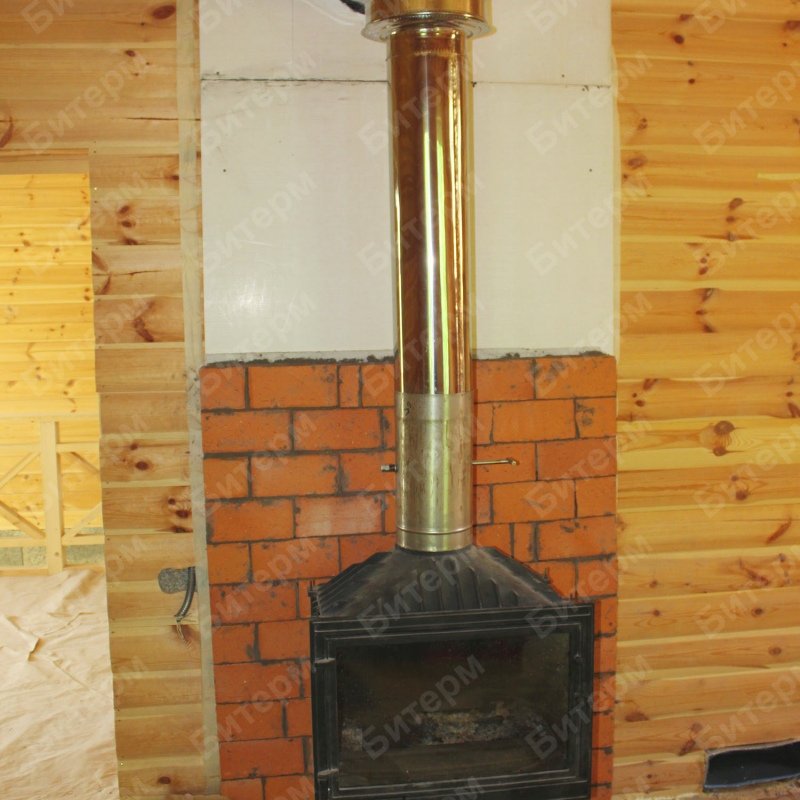

• Выложить печь-камин в качестве резервного источника тепла.

   Это один из домов, где в качестве основной системы отопления было решено установить систему воздушного отопления, получившую большую популярность в США, Канаде и Европе. Вообще, нужно еще сказать пару слов о самом хозяине дома: это человек, связанный с передовыми технологиями и проживший некоторое время в Северной Америке. Там он и увидел эти климатические системы, которые были установлены в большинстве частных домов американцев и канадцев. Соответственно, возникло естественное желание примкнуть к рядам прозорливых капиталистов и на себе примерить инженерное достижение развитых стран.

   В то же время, хозяин не хотел лишать себя внутренней привязанности к своим белорусским корням, родной природе, что выразилось в стремлении максимально приблизить используемые при строительстве дома материалы к естественным (деревянный дом, внутренняя отделка – дерево, керамическая плитка), а также в желании сложить в доме кирпичную печь с камином.

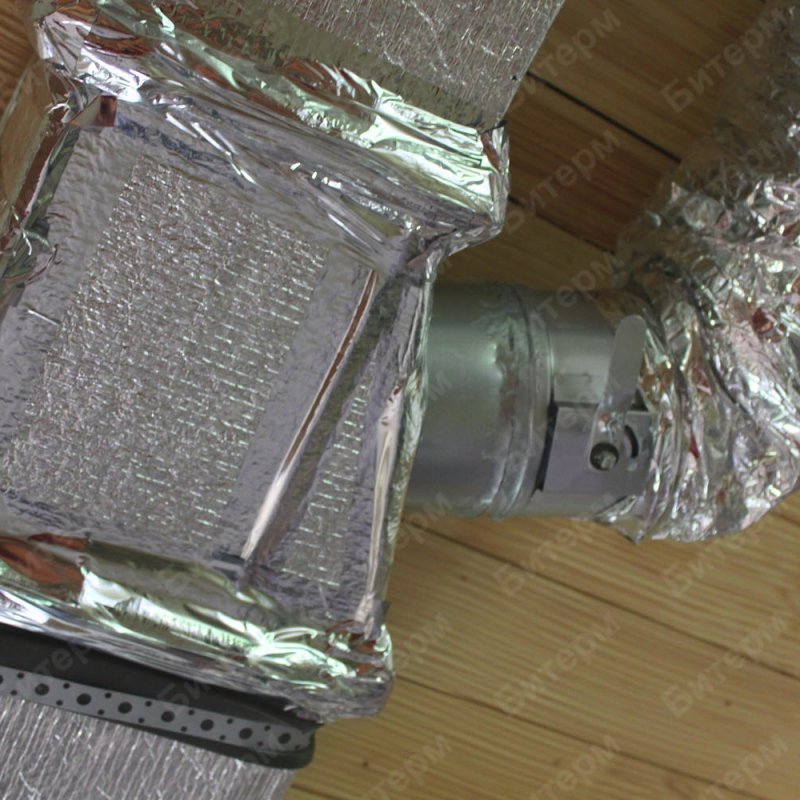

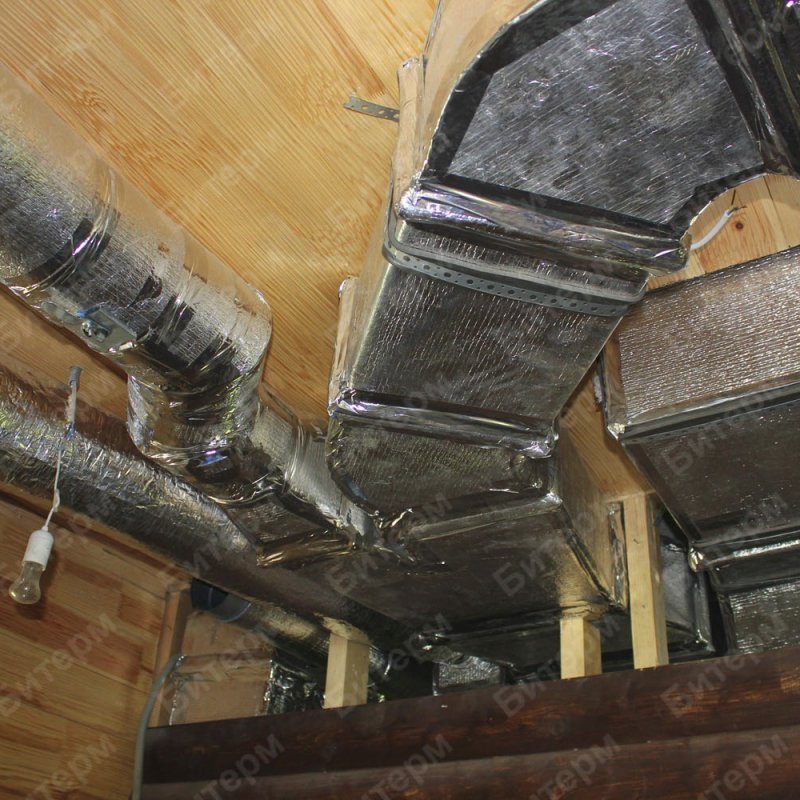

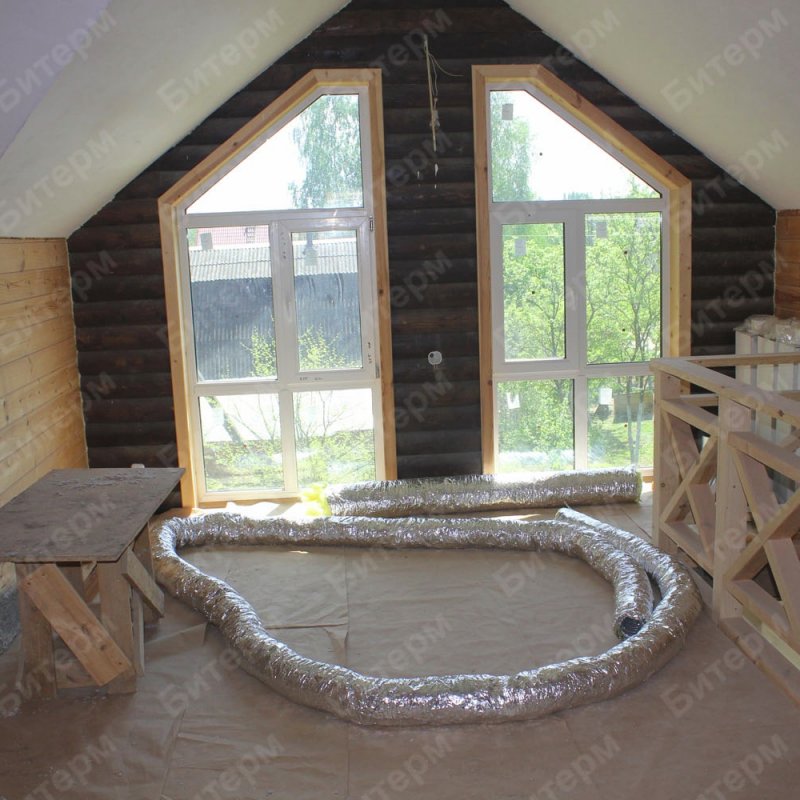

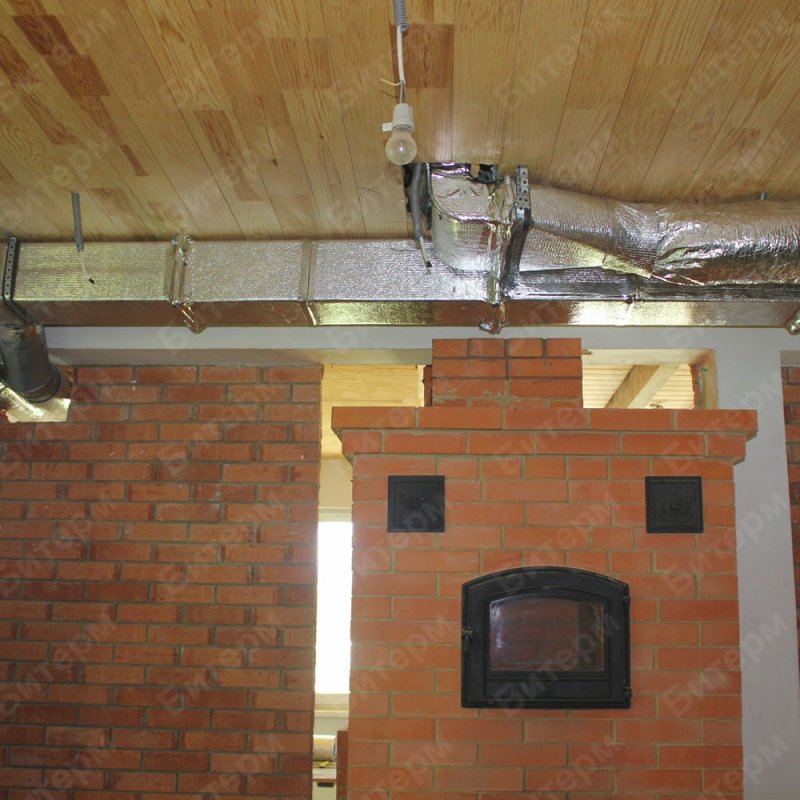

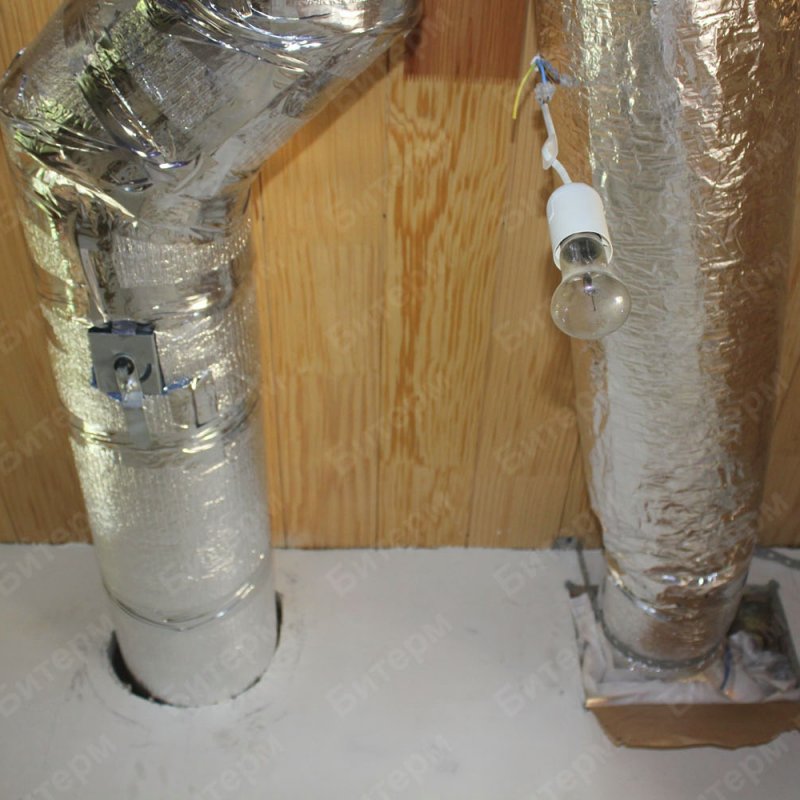

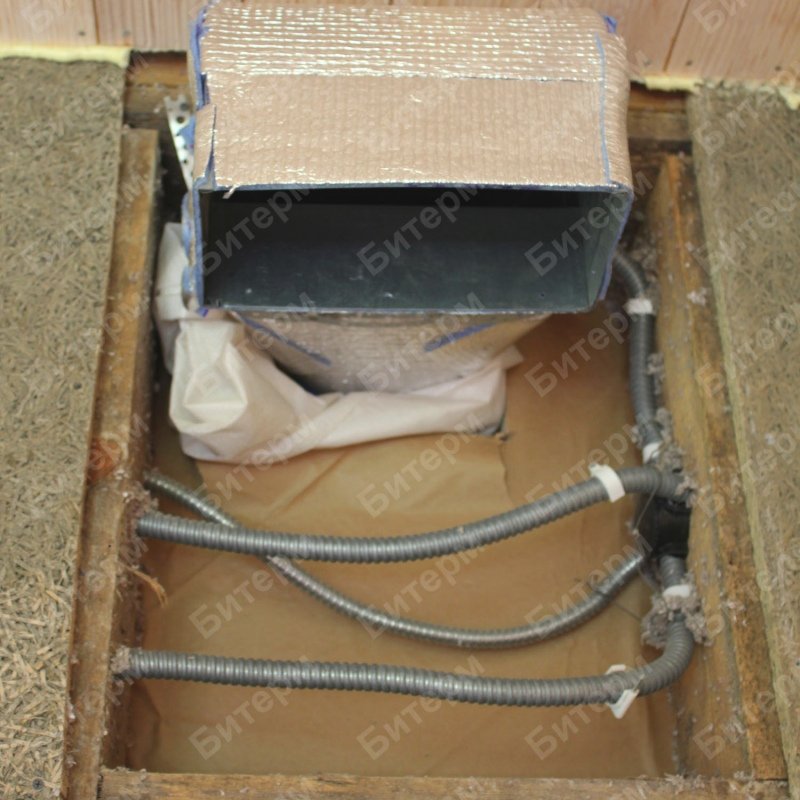

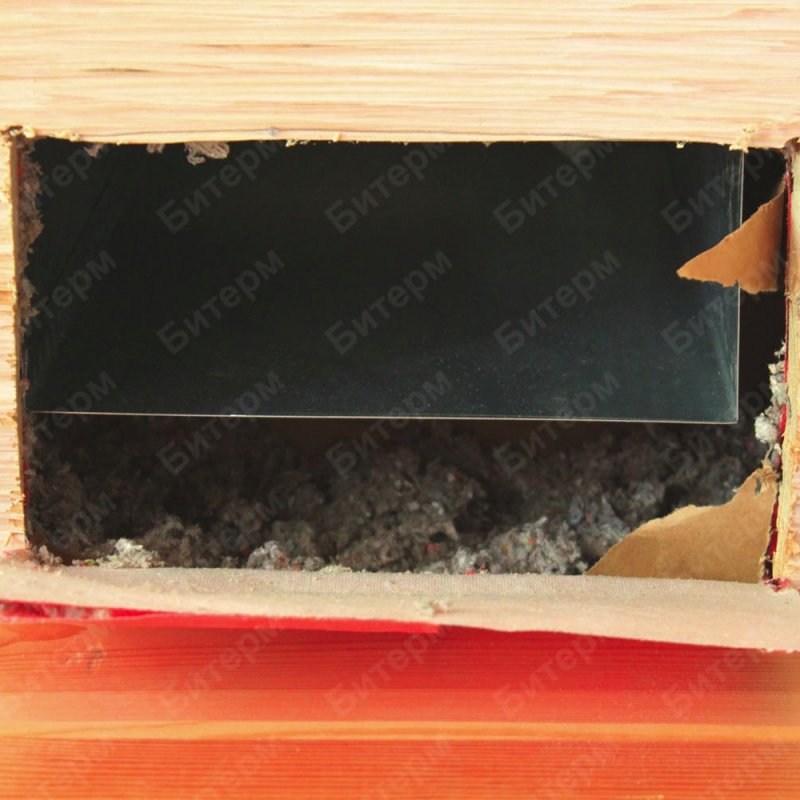

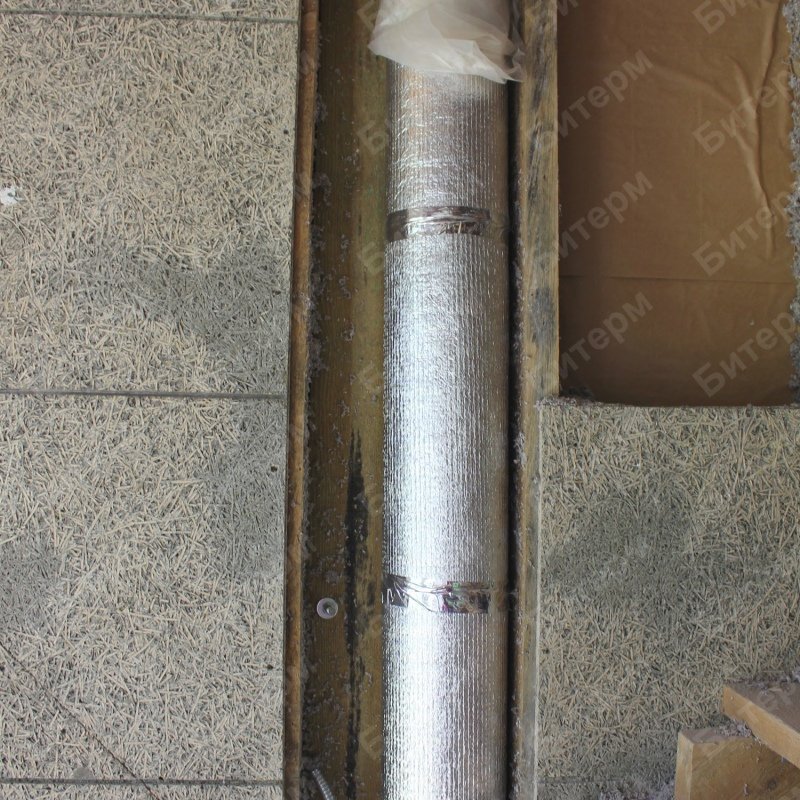

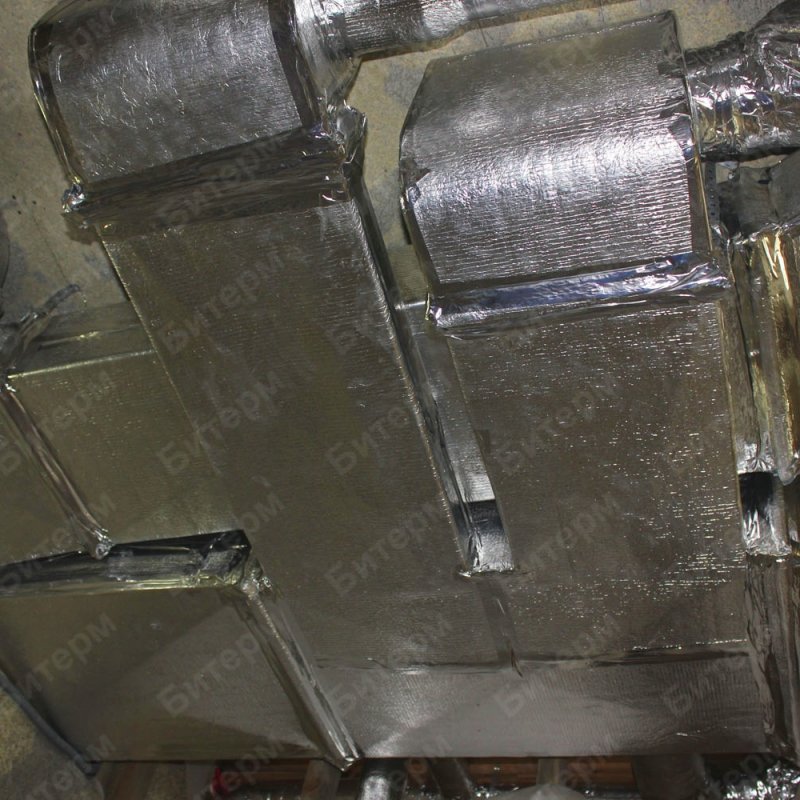

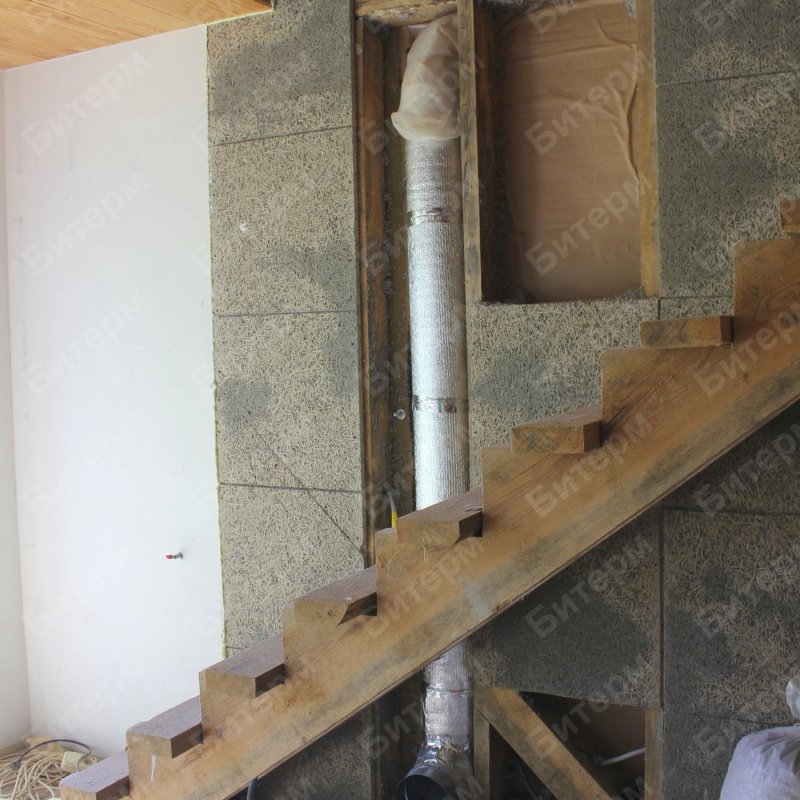

   Нестандартная задумка – объединить в одном доме тепловой насос и печь, а также в дальнейших планах – установить на крыше систему солнечных коллекторов для нагрева горячей воды. Все это было решено осуществить. Правда, были небольшие сложности при монтаже: дело в том, что каркасный дом был уже практически готов к чистовой отделке, и нам пришлось расшивать потолок и часть стен для прокладки воздуховодов. Для печи было необходимо бетонное основание, поэтому был вскрыт пол и залит фундамент.

   Для тех, кто интересуется системой воздушного отопления, я направляю вас на свою статью, которая посвящена этой теме в раздел «Теория». А мы вернемся к нашему дому.

   Почему все же было решено остановиться на воздушке? Несколько конкретных причин: во-первых, изначально хотелось сделать обычный водяной теплый пол на первом этаже, но уровень чернового пола не позволял этого сделать, для устройства ТП оставалось всего 2-3 см (низкие окна, двери), а это только электрический теплый пол. Конечно, при большом желании можно и при таких условиях смонтировать водяные теплые полы, используя т.н. ”сухой” метод немецкой компании TeCe, который представляет собой специальные алюминиевые пластины, в которые укладываются трубы, а затем сразу плитка или другое покрытие. Во-вторых, дом находится в садовом товариществе, где установлены ограничения по максимальному потреблению электроэнергии (одна фаза 220В, 5кВт), но хозяин решил подключить три фазы 380В, 15кВт, для чего был сделан соответствующий проект и получено разрешение на проведение таких работ. Для радиаторов тоже было мало пространства, они нарушали целостность восприятия жилого помещения и не решали полностью поставленных задач.

   Итак, что же получилось в итоге. Горячее водоснабжение работает независимо от воздушной системы отопления и кондиционирования, а также в качестве резервного теплогенератора - кирпичная печь с камином, которая тоже без проблем может отопить весь дом. Мое личное мнение – это вполне жизнеспособная идея, не нужно бояться сложных систем, передовые технологии отлично дополняют традиционные способы обеспечения теплом жилых домов. Хозяин теперь всегда может рассчитывать на свежий воздух в своем доме в любое время года и отапливать дом независимо от наличия электроэнергии.

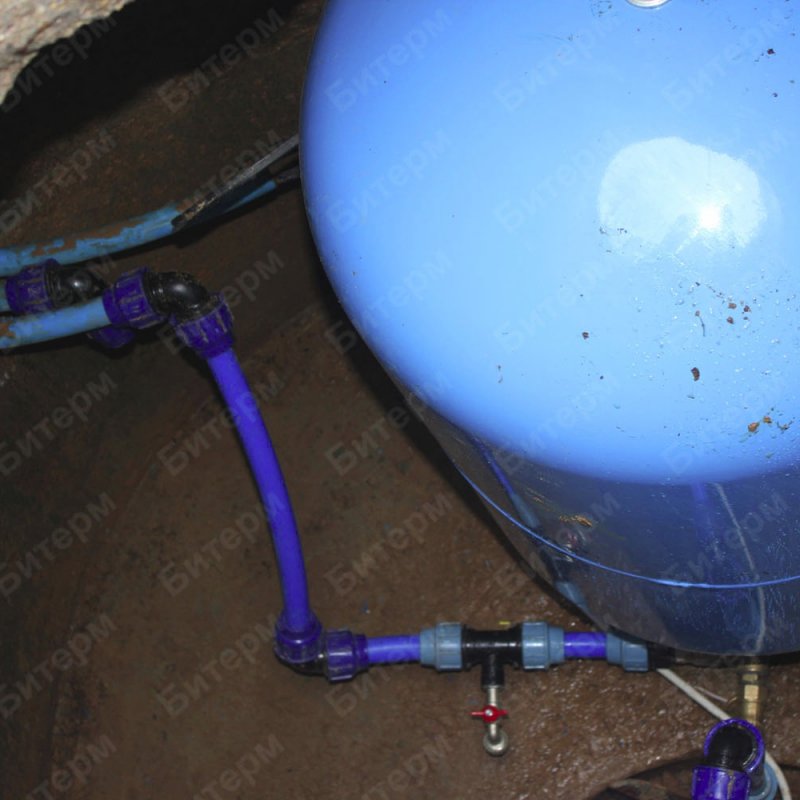

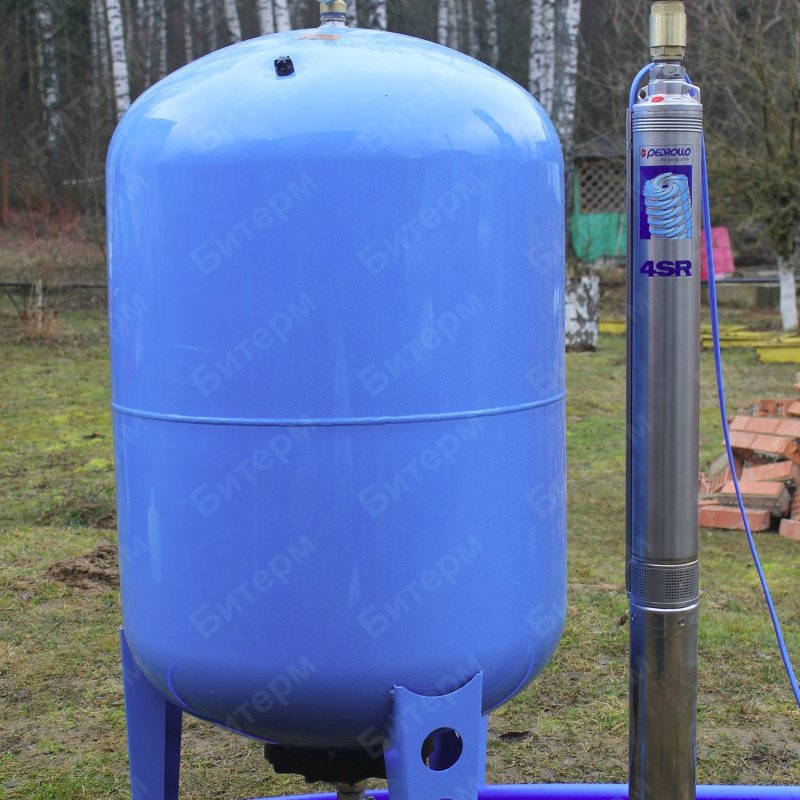

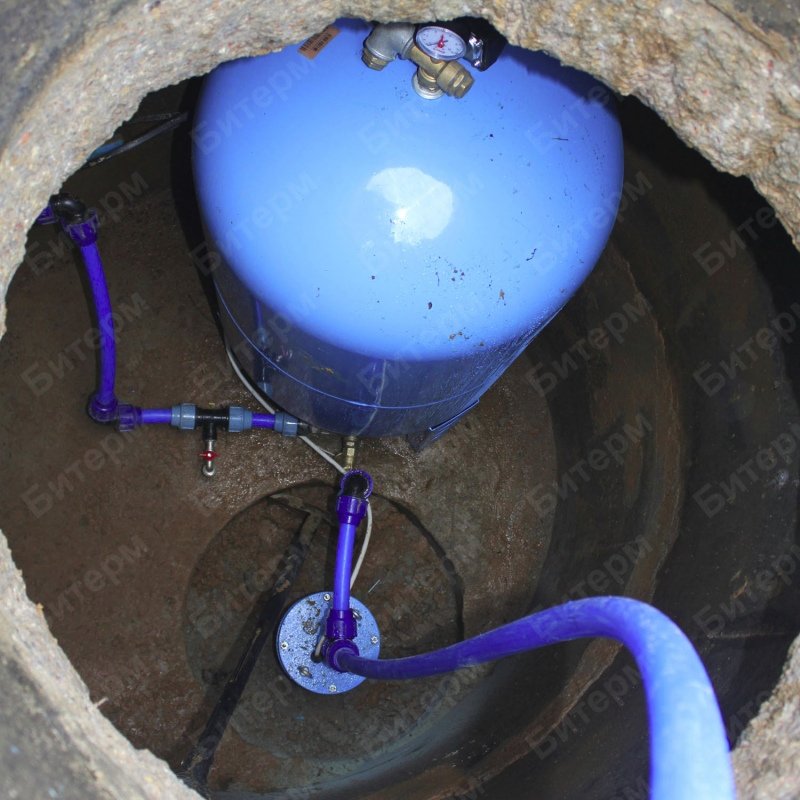

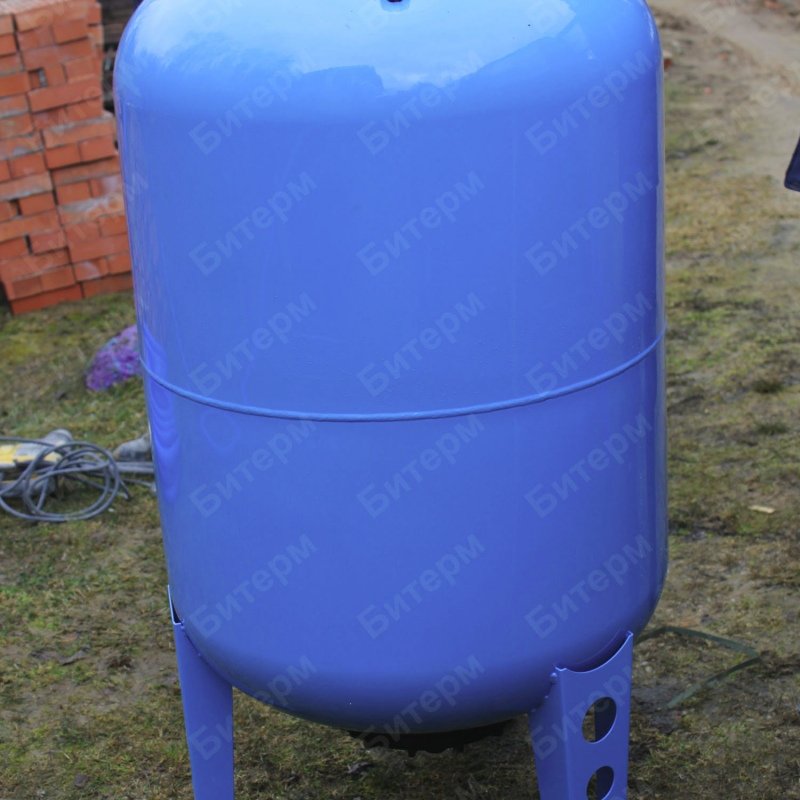

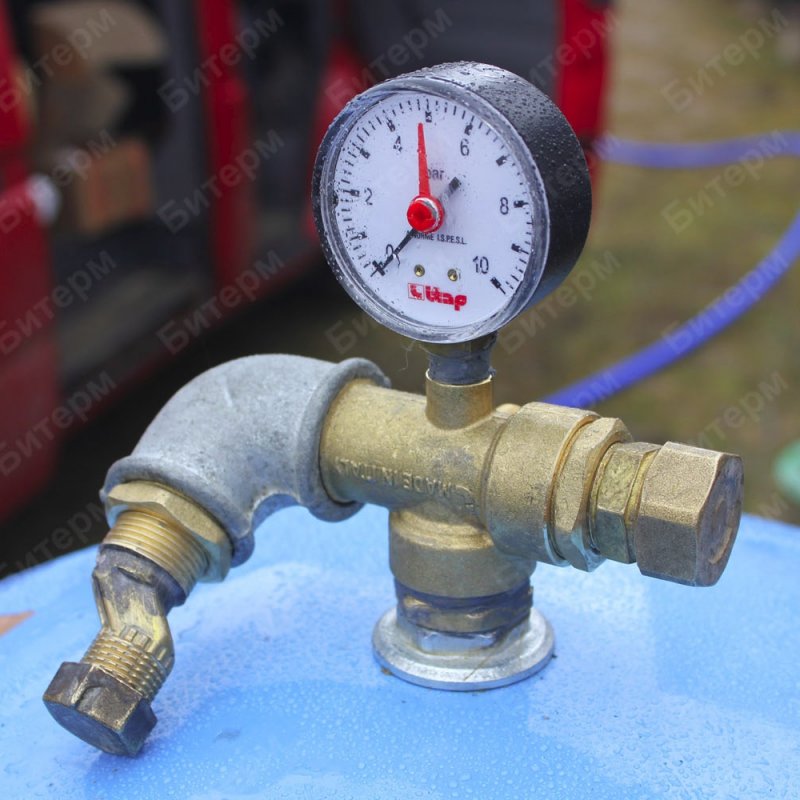

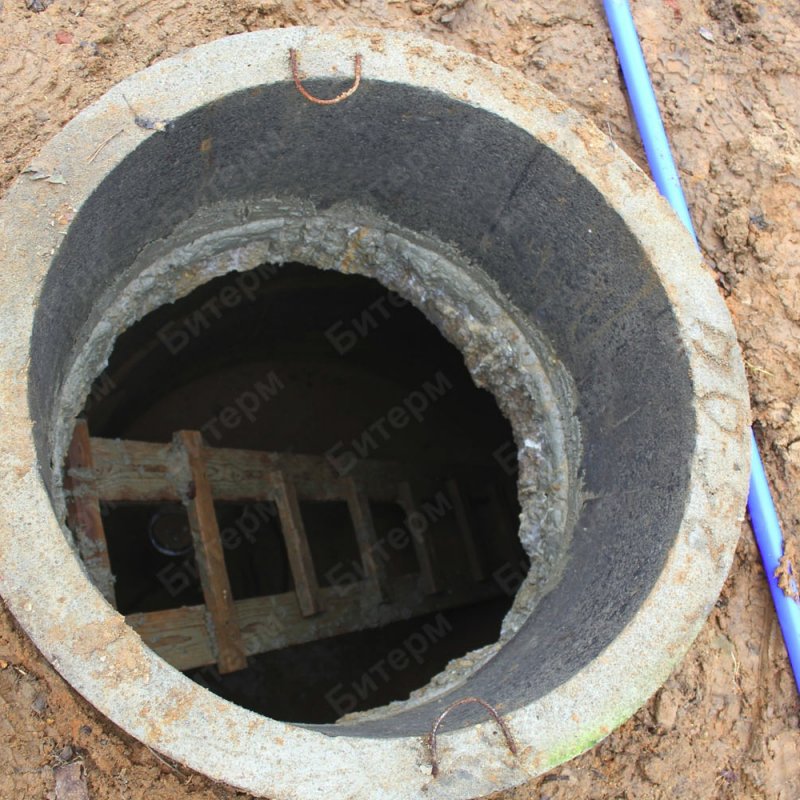

   Cтоит также отметить нестандартное решение по обвязке скважины. Во-первых, скважина достаточно глубокая для Беларуси – 105 метров, статический уровень – 60, поэтому насос мы опустили на 80 метров. Во-вторых, скважина должна обеспечивать водой 2 полноценных коттеджа, поэтому было решено установить гидроаккумулятор на 300 литров и соответствующий насос Pedrollo 4SR с максимальной производительностью до 4,2 м.куб/час.
